Ballon ECS solaire - échangeur - 150 à 2 000L - Onsen

Aide au choix de nos ballons d'eau chaude sanitaire avec 1 échangeur

	K-SW	BALLON-ECS-SOLAIRE	BALLON-ECS-INOX
Garantie	5 ans	7 ans	10 ans
Classe énergétique	Label B (140 et 200L) Label C (autre volumes)	Label B	Label B
Finition	Émaillé	Émaillé	Inox 316
Épaisseur d'isolation	53mm (140L) 65mm (200L) 67mm (300L) 100mm (500L)	50mm (150L) 70mm (200 à 500L) 100mm (800 à 2000L)	50mm (150L) 70mm (200 à 500L) 100mm (800 à 2000L)
Éléments inclus	Anode de protection Thermomètre prémonté Doigt de gant	Anode de protection Thermomètre prémonté	Thermomètre prémonté

Note de conditions de garantie pour les installateurs professionnels et particuliers auto installateurs.

Votre nouveau ballon d’eau sanitaire doit être installé selon les règles de l’art pour bénéficier de la garantie fabricant et lui garantir une espérance de vie très longue.

Le ballon doit être raccordé directement à la terre.
L’installation d’alimentation de l’eau froide doit être équipée d’un limiteur de pression calibré à 3 bars
Équiper le ballon d’un groupe de sécurité taré à 7 bars ou installé avec celui livré d’origine (selon modèle) raccordé aux eaux usées. voir dans notre catalogue: groupe de sécurité
Prévoir un vase d’expansion sanitaire dont le volume correspond à 5 % environ au volume du ballon ecs ainsi que des raccords diélectriques. Voir dans notre catalogue: Vase d'expansion sanitaire / Support mural pour vase d'expansion / Raccords diélectriques

Entretien: 1 fois par an, vérification de l’anode, du groupe de sécurité et détartrage si nécessaire.

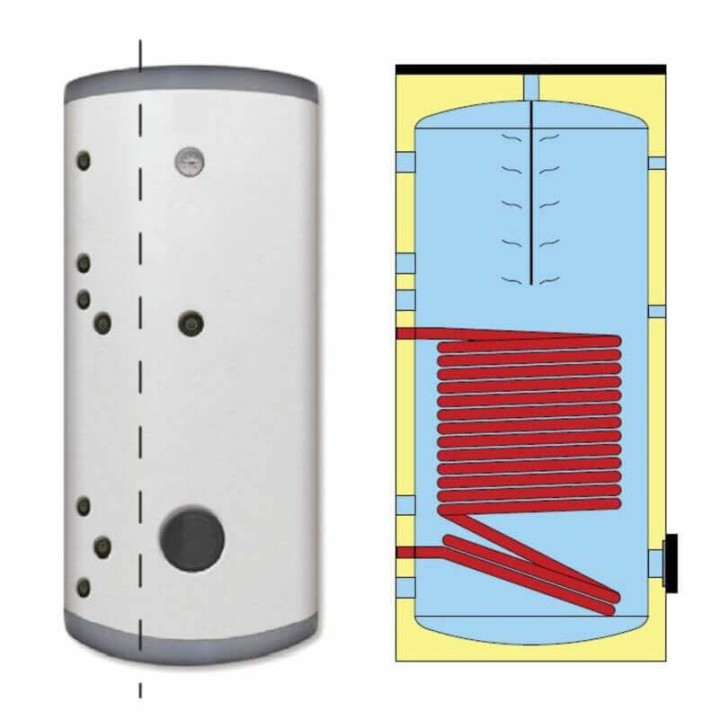

Ballon solaire ECS émaillé 150 à 2000 litres avec 1 échangeur à serpentin

Type de générateur d'énergie pouvant être raccordé sur l'échangeur interne en serpentin du ballon ECS :

Panneaux solaires thermiques, chaudière gaz, fioul, bois

Garantie 7 ans / Isolation PU Rigide 50mm (150L) - 70mm (200 à 500L) / Fibre de Polyester 100mm (800 à 2000L)

Ballon en acier au carbone émaillé 860°

Caractéristiques techniques du ballon préparateur eau chaude sanitaire 1 serpentin:

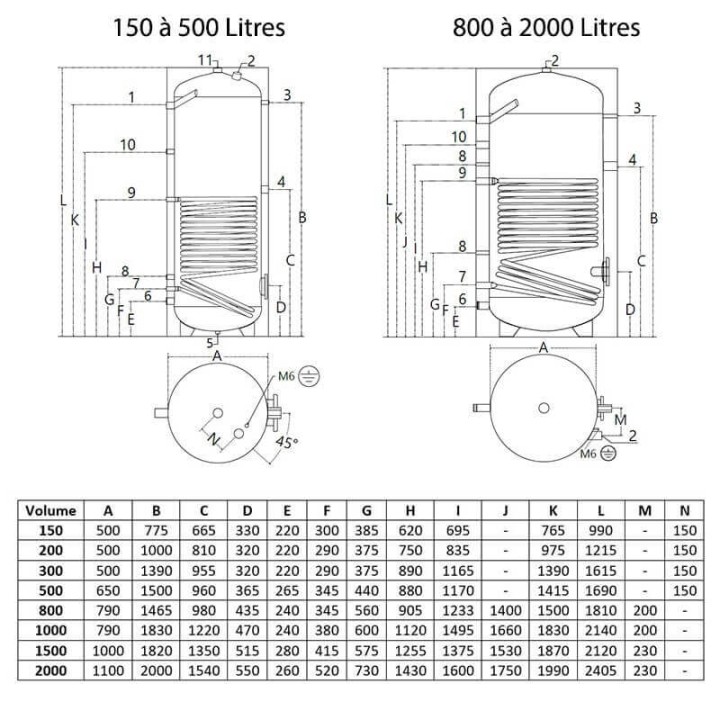

Dimensions du ballon ECS 1 échangeur à serpentin

Volume	A	B	C	D	E	F	G	H	I	J	K	L	M	N
150	500	775	665	330	220	300	385	620	695	-	765	990	-	150
200	500	1000	810	320	220	290	375	750	835	-	975	1215	-	150
300	500	1390	955	320	220	290	375	890	1165	-	1390	1615	-	150
500	650	1500	960	365	265	345	440	880	1170	-	1415	1690	-	150
800	790	1465	980	435	240	345	560	905	1233	1400	1500	1810	200	-
1000	790	1830	1220	470	240	380	600	1120	1495	1660	1830	2140	200	-
1500	1000	1820	1350	515	280	415	575	1255	1375	1530	1870	2120	230	-
2000	1100	2000	1540	550	260	520	730	1430	1600	1750	1990	2405	230	-
150 à 500 Litres							800 à 2000 Litres

Raccordements disponibles :

N°	Nom	Ballon ECS 150 à 300L	500L	800 à 2000L
1	Sortie de l’eau chaude sanitaire	1 "		1"1/2
2	Anode	1"1/4	1"1/2
3	Thermomètre	1/2"
4	Résistance électrique	1"1/2"
5	Vidange	1/2"	-	-
6	Entrée de l’eau froide	1"	1"1/4	1"1/2
7	Sortie de l’eau primaire	1"	1"1/4
8	Thermostat	1/2"
9	Entrée de l’eau primaire	1"	1"1/4
10	Connexion pour retour de bouclage sanitaire	1/2"	1"
11	Sortie de l'eau chaude sanitaire	1"1/4	-
