Module solaire thermique 1 voie avec régulateur solaire STDC V4

Module station solaire 1 voie équipée du régulateur solaire STDC

Module S1 Solar 10 (avec régulation)

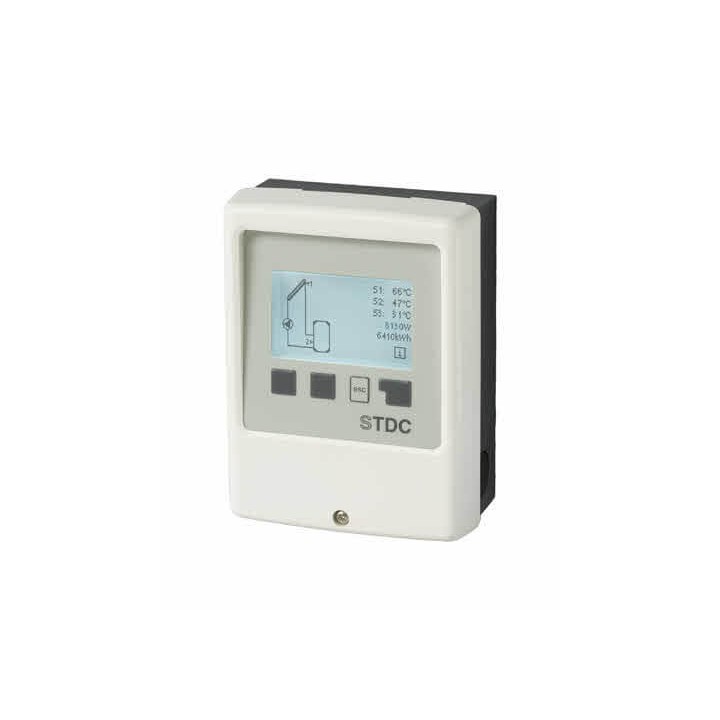

Régulation STDC pré-câblée avec sondes

Câble d’alimentation avec prise Shuko et câble de commande circulateur avec connecteur Molex.

Ecran lumineux avec un contraste très élevé et rétroéclairé avec pictogrammes représentants les différents schémas hydrauliques disponibles.

Mêmes caractéristiques et fonctionnement de la régulation TDC1, spécifique pour système solaire standard avec 1 collecteur et 1 ballon.

1 relai standard de sortie pour commander un circulateur haut rendement + sortie PWM 0-10V (230V~).

3 entrées pour sondes de température.

2 sondes de température PT1000 en silicone comprises

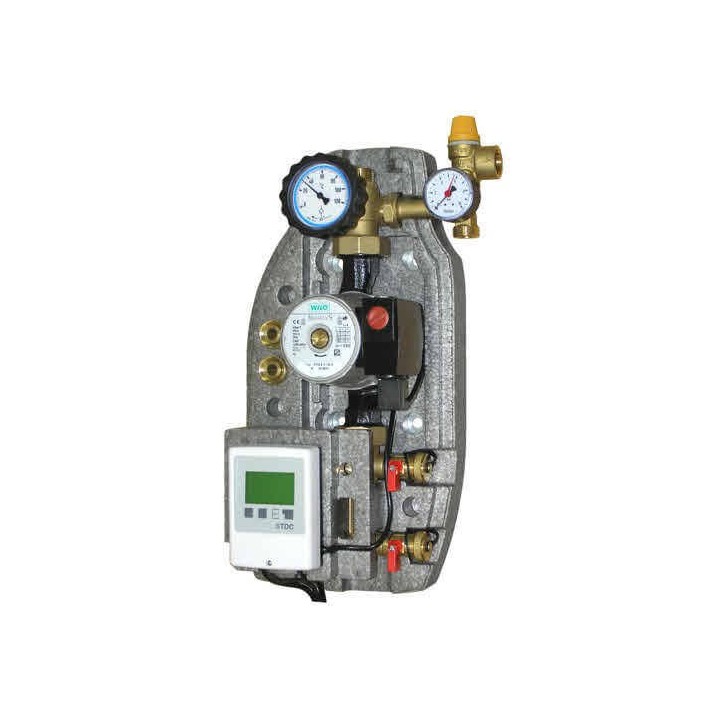

Le module avec circulateur solaire 1 (180 mm), complètement monté et testé.

A installer sur le circuit de retour capteurs solaires thermiques.

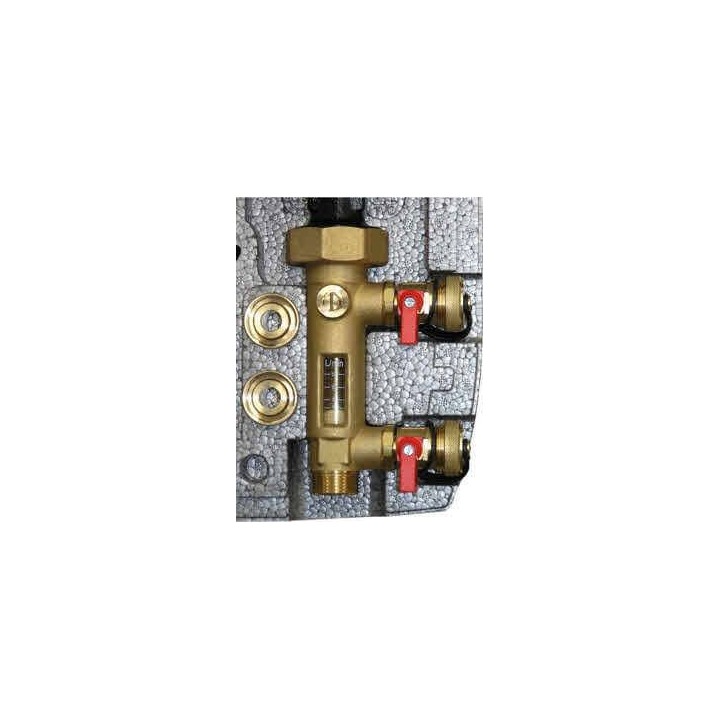

Ensemble débitmètres régulation avec vannes de remplissage et de vidange.

Circulateur solaire avec presse-câble.

Vanne d’arrêt avec bride à 3 voies DN20 et clapet anti-retour intégré 10 mbar (le clapet anti-retour peut être exclu en tournant le volant de 45°) avec volant de commande porte-thermomètre (anneau bleu; 0°C/120°C).

Unité de sécurité 6 bars avec manomètre ø50 mm graduation de 0 à 10 bars avec raccordement ¾ Mâle pour le vase d’expansion.

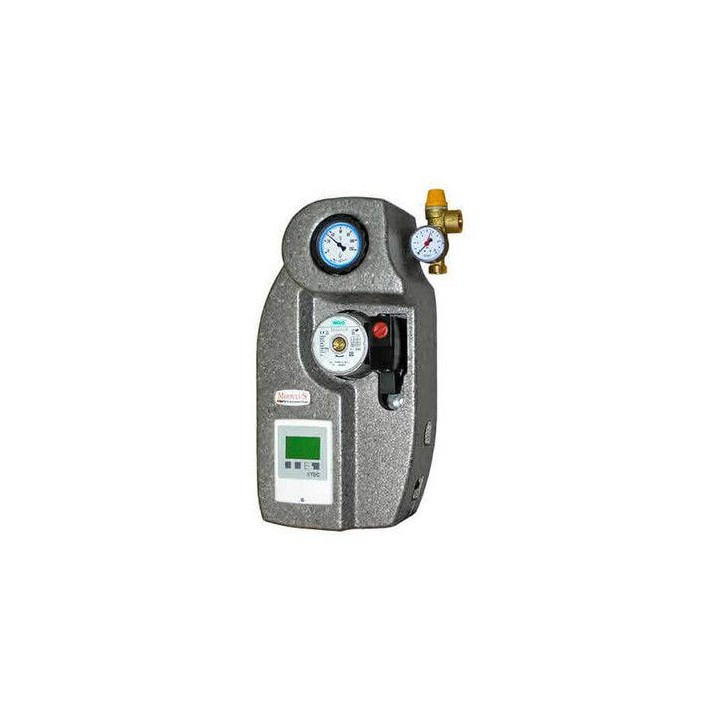

Coque isolante en EPP

Une plaque métallique spéciale est incorporée à l'arrière de la coque isolante. Elle fixe le module à la coque et permet une installation très facile au mur et au ballon.

PN 10. Température de service en continu 120°C. (température maxima sur un temps limité: 160°C pendant 20 s).
