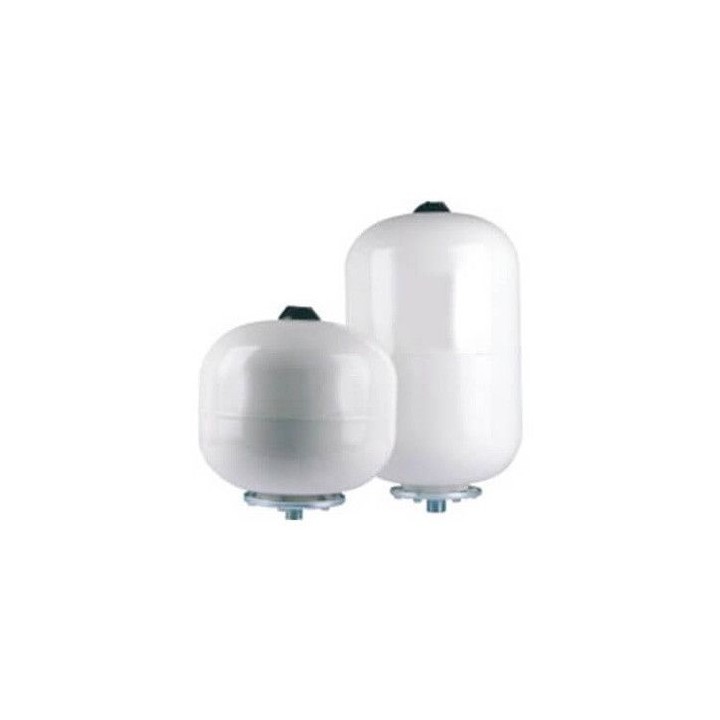

Vase d'expansion solaire à suspendre - 8L à 24L Images
Vase d'expansion solaire à suspendre - 8L à 24L
Le vase d'expansion solaire est équipé d'une vessie EPDM adaptée pour compenser un circuit primaire solaire thermique rempli d'un liquide caloporteur antigel. Les volumes 8L 18L ou 24L sont adaptés pour les chauffe-eaux solaires individuels.
- Structure en acier, double vernissage avec des poudres époxy et polyuréthane acrylique
- Pression pré-charge 2 bars
- Température de -20 à +110°C
- Homologation CE
Produits compatibles & accessoires
Utilisation du vase d'expansion solaire
Pour tous les circuits solaires thermiques remplis d'un liquide caloporteur antigel transférant l'énergie du soleil captée par des panneaux solaires vers l'échangeur d'un ballon de stockage d'eau chaude sanitaire ou d'un ballon tampon pour le chauffage.
Volumes disponibles en version suspendue: 8L 18L et 24 litres
Conseil pour le réglage de la pression nominale de fonctionnement du vase d'expansion.
Votre vase d'expansion solaire est livré avec une pression usine de 1.5 bars environ. Il est indispensable que cette pression de fonctionnement soit ajustée en fonction des caractéristiques de votre circuit solaire. Pour que celui-ci assure parfaitement son de rôle de compensateur de pression, sa pression de réglage doit être inférieure de 0.1 à 0.2 bars environ à la pression de service du circuit primaire.
Méthode simplifiée, mais efficace, pour déterminer facilement la pression nominal d'un vase d'expansion solaire:
- HM - Estimer la hauteur manométrique de votre installation. Différence de hauteur entre la position des panneaux solaires et l'échangeur du ballon ECS solaire ou tampon. Exemple: 5 mètres = 0.1 bar /m soit 5 X 0.1 = 0.5 bars
- PN - Ajouter une pression nominale de 1 bar
- S - En fonction de la surface de votre champ de capteurs solaires thermiques et du type, les pertes de charge varient. En règle générale il convient de rajouter dans le calcul 0.1 bar pour 4 m², 0.2 bars pour 8 m² etc....
Une fois l'ensemble de ces informations rassemblées vous pouvez déterminer à la fois la pression nominale à température ambiante du circuit et celle du vase d'expansion.
Pression de service du circuit = H + PN + S
Pression de service du vase d'expansion solaire = pression de service - 0.2 bar de manière à ce que la vessie ou membrane du vase soit toujours en contact et en pression avec le liquide caloporteur.
Le calcul est donné à titre indicatif. La responsabilité de FCS ne peut en aucun cas être engagée sur la méthode de calcul ou sur toute autre utilisation.
Caractéristiques techniques
-
Univers du produitÉnergie solaire
Avis clients
-
Correspond aux attentes
-
bien comment savoir que le liquide caloporteur est bien en contact de la menbrane (vessie) lors du remplissage du circuit solaire ( interpretations des pressions ?) merci pour la reponse
-
Produit conforme
-
Idem
-
conforme
-
tres bien en place
-
Parfait et correspond à la commande merci a vous
-
conforme
-
pas encore monté mais apparemment de bonne facture
-
Bonne qualité et bon rapport qualité prix. A voir dans le temps.
-
Dans l'attente de son installation au printemps 2023
-
Pièce conforme à la commande et reçue rapidement.
-
R.A.S.
-
Très bien merci
-
Conforme à mes attentes
-
Super
-
Pas de problème.
-
Article conforme aux attentes. Très bon rapport qualité prix
-
Commande et livraison rien à dire. Quant au fonctionnement il faudra attendre un peu mais a priori pas de raison que cela ne fonctionne pas.
-
Equipement conforme avec une livraison rapide globalement satisfait de mon achat sous réserve d'une longévité effective.
Données techniques
| Volume | Raccords | Pression max. de service |
Dimensions (Ø x H) en mm |
| 8L | 3/4" | 10 bars | 200 x 330 |
| 18L | 3/4" | 10 bars | 300 x 370 |
| 24L | 3/4" | 10 bars | 300 x 430 |
