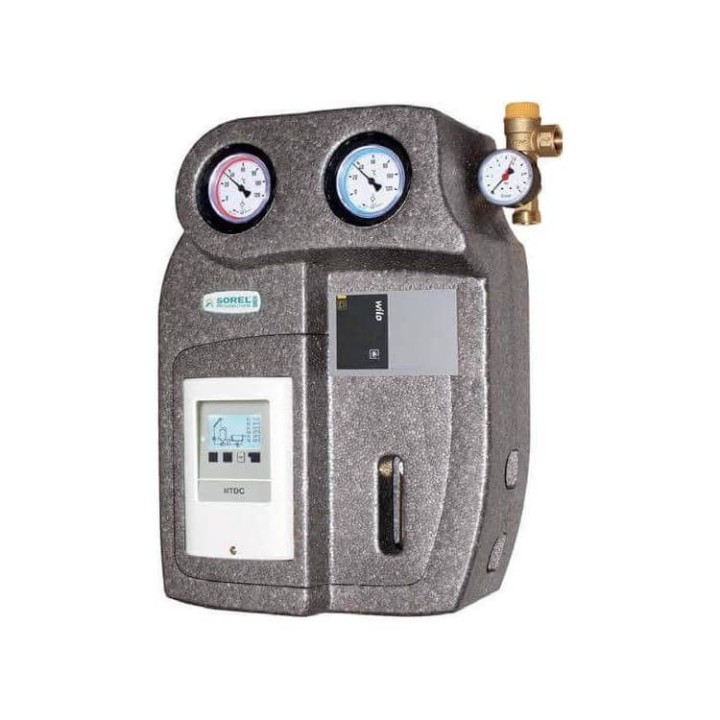

Module solaire thermique 2 voies avec régulateur différentiel Sorel MTDC

Module station solaire 2 voies BRV équipé du régulateur solaire SOREL MTDC

Conforme à la règlementation Européenne ERP 2015 Classe A

Module solaire thermique S2 Solar 30 (avec régulateur solaire thermique et avec dégazeur)

Le module avec circulateur électronique solaire ERP Wilo Yonos Para ST 25/6.0 solaire 1 (180 mm), complètement monté et testé, est composé de:

VOIE DE DEPART:

• Vanne d’arrêt à compression DN20 avec clapet anti-retour intégré 10 mbar (le clapet Anti-retour peut être exclu en tournant le volant de 45°) avec volant de commande porte-thermomètre (anneau rouge; 0°C-120°C).

• Tube de liaison avec raccordement.
• Dégazeur en laiton avec purge manuelle.

VOIE DE RETOUR:

• Ensemble débitmètre régulation avec vannes de remplissage et de vidange.

• Circulateur solaire avec presse-câble.

• Vanne d’arrêt avec bride à 3 voies DN20 avec clapet anti-retour intégré 10 mbar (le clapet Anti-retour peut être exclu en tournant le volant de 45°) avec volant de commande porte-thermomètre (anneau bleu; 0°C-120°C).
• Unité de sécurité 6 bars avec manomètre ø50 mm graduation de 0 à 10 bars avec raccordement 3/4Mâle pour le vase d’expansion.



  Coque isolante en EPP (Encombrement: 155x425x150).

  Une plaque métallique spéciale est incorporée à l'arrière de la coque isolante.

  Elle fixe le module à la coque et permet une installation très facile au mur et au ballon.

  PN 10. Température de service en continu 120°C (température maxima sur un  temps  limité:  160°C  pendant  20  s).

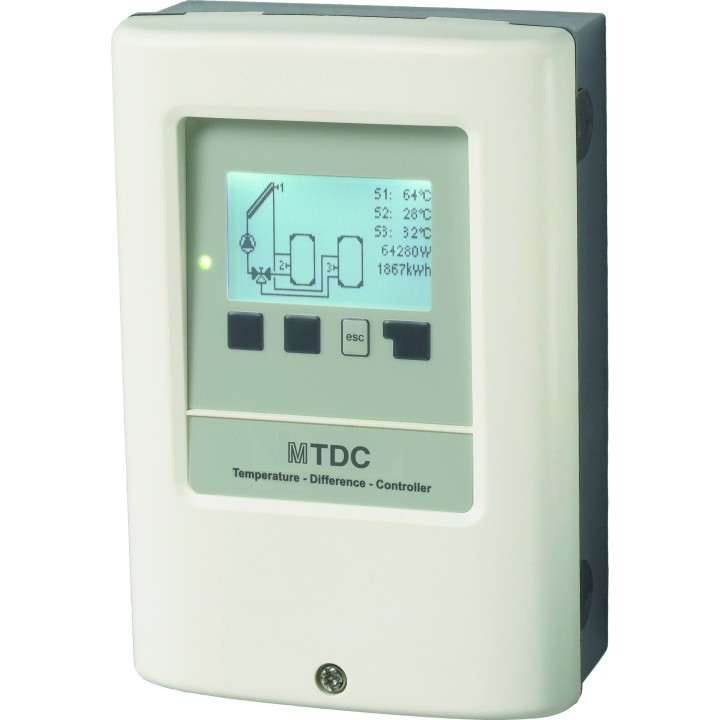

Régulation solaire thermique différentielle MTDC pré-câblée avec sondes

15 différentes typologies d’installations solaires avec 1 ou 2 batteries de capteurs solaires thermiques.

Câble d’alimentation avec prise Shuko et câble de commande circulateur avec connecteur Molex.

Ecran lumineux avec un contraste très élevé et rétroéclairé avec pictogrammes représentants les différents schémas hydrauliques disponibles.

2 relais de sortie pour commander un circulateur + un circulateur ou une vanne 3 voies motorisée

3 entrées pour sondes de température.

3 sondes de température PT1000 en silicone comprises

1 sortie switch pour la commande de la vitesse des circulateurs standards avec une électronique spéciale qui donne un fonctionnement silencieux du moteur et qui garde la différence de température capteur/ballon la plus constante possible (meilleure performance de l’installation).
