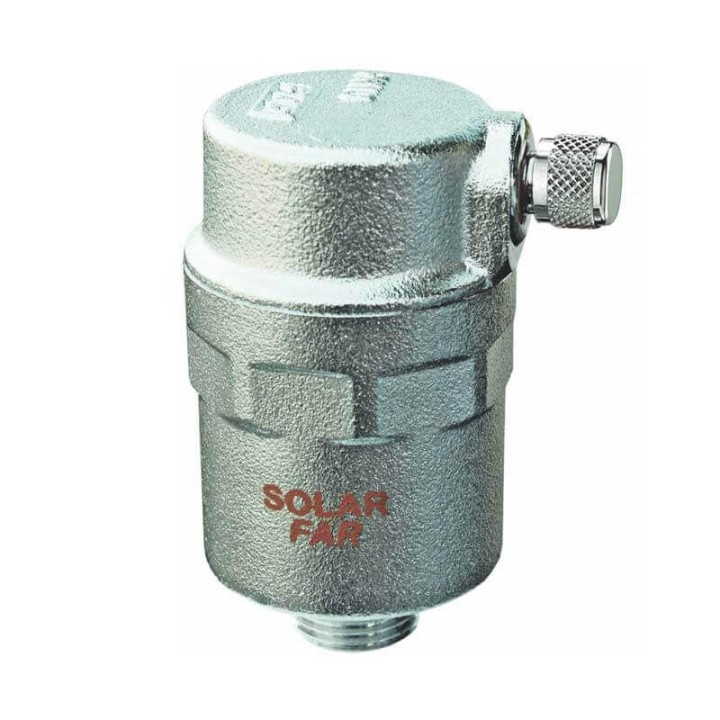

Purgeur d’air avec sortie horizontale pour installations solaires.

Description purgeur d'air avec sortie horizontale

Le purgeur d'air doit être installée sur les systèmes de chauffage solaire pour évacuer automatiquement tout l'air du circuit, assurant ainsi un meilleur transfert de chaleur.
L'évacuation de l'air du système permet d'éviter les problèmes de bruit dus à une circulation imparfaite du fluide.
La soupape doit être installée au point le plus haut de l'installation et en position verticale pour garantir un fonctionnement parfait.
Le capuchon en plastique est muni d'un siège d'étanchéité et peut être fermé si nécessaire.

Schéma purgeur d'air pour installation solaire

Fig.1 - S'il n'y a pas d'air dans le circuit, de l'eau à l'intérieur - la vanne de purge d'air maintient le flotteur dans une position telle qu'elle ferme l'obturateur.

Fig.2 - L'air dans le circuit réduit le niveau d'eau dans la valve de purge d'air, ce qui abaisse le flotteur et ouvre la décharge d'air.

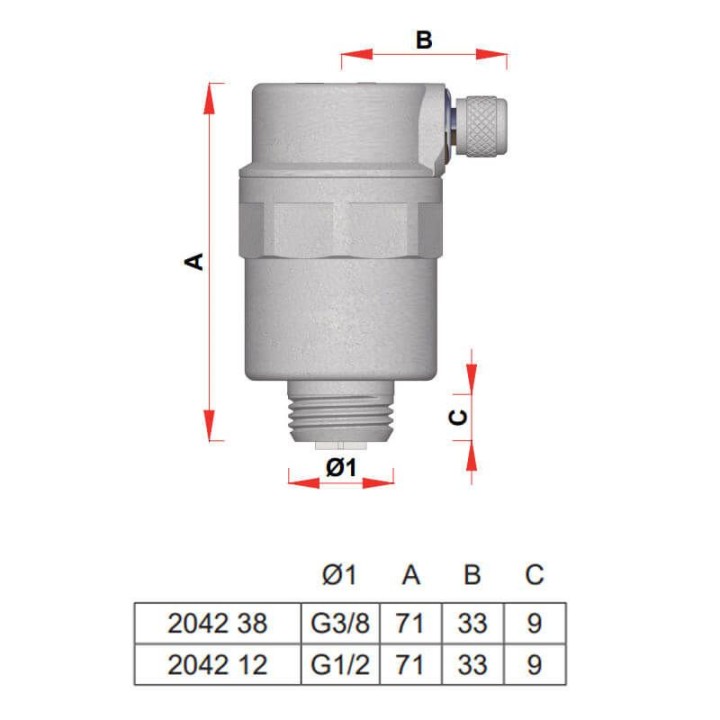

Purgeur d’air avec sortie horizontale pour installations solaires

• Corps en laiton estampé CW617N
• Connexion : 3/8” - 1/2” M
• Pression nominale : 10 bars
• Pression maximale de purge : 4 bar
• Température maximale d’exercice : 160°C
