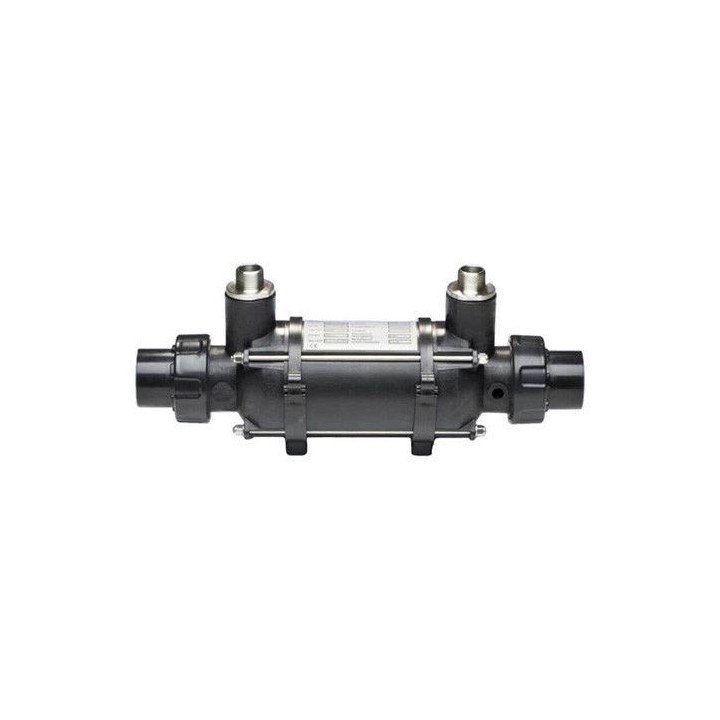

Echangeur thermique piscine INOX - Echangeur de chaleur

Echangeur thermique piscine 25, 45, 85 et 105 kW INOX AISI 316

Réf. ECH-THERM-PIS-INOX85

Echangeur thermique piscine 25 à 105 kW tubulaire Inox AISI 316 et corps en plastique. Idéal pour chauffer une piscine jusqu'à 200 m³. Utilisation avec une chaudière, pompe à chaleur ou panneaux solaires.

Teneur en chlorure max. : 500mg/L
Chlore libre max. : 1 mg/L
PH max. : 6,8 à 7,8
Garantie 2 ans

615,00 €

365,00 €

-250,00 €

Prix en TTC , dont éco-participation 0,35 €

TTC

Puissance échangeur thermique

En cours de réapprovisionnement

Virement

Garanties sécurité

Politique de livraison

Politique retours

Echangeur thermique tubulaire piscine en Inox d'une puissance de 25 à 105 kW

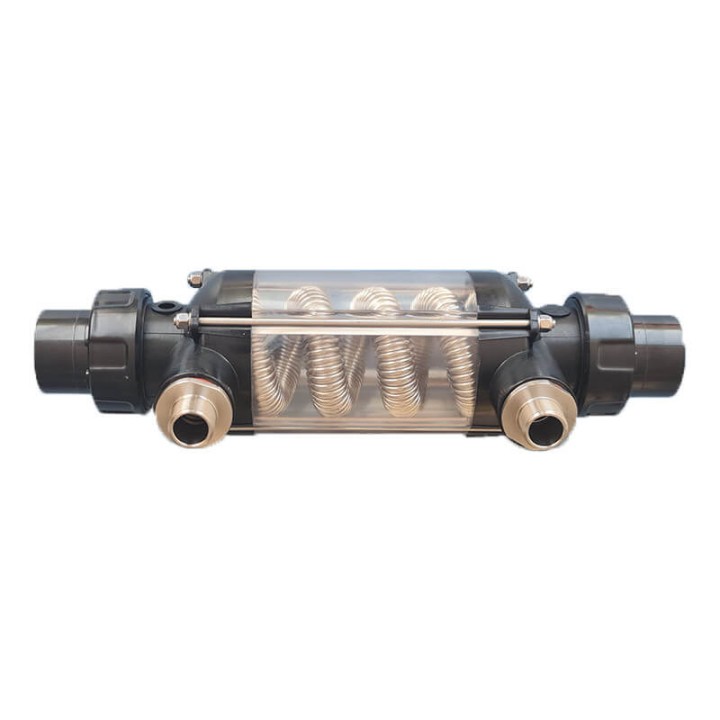

Échangeur de chaleur eau/eau, conçu comme un échangeur de chaleur à serpentins tubulaires ondulés selon le principe du contre-courant. Le tuyau ondulé en acier inoxydable offre, contrairement au tuyau lisse, un très grand rendement énergétique pour une faible dépense de matériel. Le boîtier synthétique résistant à la pression garantit une absence de corrosion. L’étanchéité de chaque composant se fait à l’aide de joints de silicone garantissant une longue durée de vie pour la totalité de l’échangeur thermique. Comme tous les échangeurs de chaleur à serpentins tubulaires, il doit être intégré au circuit d’eau du bain directement ou dans un système de dérivation "bypass".

Caractéristiques techniques

Utilisation

Bassin chloré
Composition

Corps : Plastique
Échangeur : Inox
Garantie Produit

2

Avis clients

Voir l'attestation

Avis soumis à un contrôle

10/10

1★

2★

3★

4★

5★

1 avis

5

Confirmation àpres essais

Jean michel M. Le 09/06/2023 à 19:03 (Date de commande : 19/05/2023)

Avantages

Avantages de l'échangeur thermique piscine en Inox AISI 316:

Indépendance du circuit chauffage solaire et la filtration de la piscine.
Branchement en série et en parallèle très facile pour des importants volumes d'eau de piscine à chauffer.
Possibilité de brancher n’importe quel autre source de chaleur. Une chaudière, une pompe à chaleur
Facilité d’installation et de remplacement grâce aux raccords a coller en 50 mm.
Le raccordement du circuit de chauffage est en 3/4" (25 et 45 kW) ou 1" (85 et 105 kW)

Données techniques

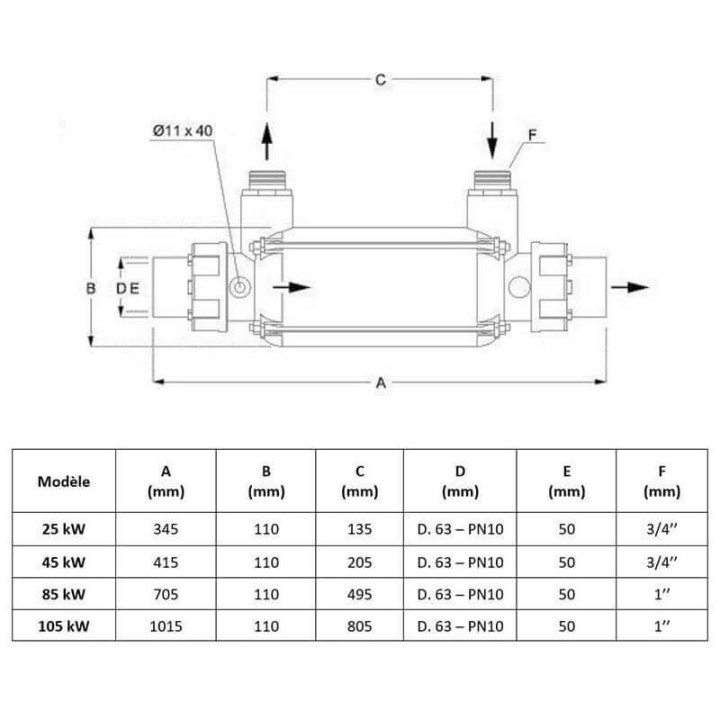

Données techniques et dimensionnelles de l'échangeur thermique Inox

Dimensions de l'échangeur :

Modèle	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
25 kW	345	110	135	D. 63 - PN10	50	3/4"
45 kW	415	110	205	D. 63 - PN10	50	3/4"
85 kW	705	110	495	D. 63 - PN10	50	1"
105 kW	1015	110	805	D. 63 - PN10	50	1"

Caractéristiques techniques :

Informations techniques	25 kW	45 kW	85 kW	105 kW
Puissance thermique à 90°C	25 kW	46 kW	91 kW	126 kW
Puissance thermique à 90°C	21.500 kcal/h	39560 kcal/h	78.260 kcal/h	108.360 kcal/h
Différence de température	70°C = 0,36 kW/°C	70°C = 0,66 kW/°C	70°C = 1,3 kW/°C	70°C = 1,8 kW/°C
Surface d'échange	0,09 m²	0,15 m²	0,33 m²	0,54 m²
Débit primaire	2 m³/h	2 m³/h	2 m³/h	2 m³/h
Débit secondaire	8 m³/h	10 m³/h	12 m³/h	15 m³/h
Perte de puissance primaire	0,10 bar	0,15 bar	0,28 bar	0,36 bar
Perte de puissance secondaire	0,11 bar	0,15 bar	0,22 bar	0,30 bar
Pression de service max. primaire	6 bar	6 bar	6 bar	6 bar
Pression max. secondaire	2 bar	2 bar	2 bar	2 bar
Matériau boîtier	PP 30% FG	PP 30% FG	PP 30% FG	PP 30% FG
Matériau manchons union à coller	ABS	ABS	ABS	ABS
Matériau joints toriques	silicone	silicone	silicone	silicone
Matériau échangeur	AISI 316	AISI 316	AISI 316	AISI 316
Poids	1,8 kg	2,2 kg	3,6 kg	5,3 kg

Données techniques

25 kW

45 kW

85 kW

105 kW

Température de l'eau

20°C

24°C

28°C

20°C

24°C

28°C

20°C

24°C

28°C

20°C

24°C

28°C

Puissance thermique

25 kW

23,5 kW

22,1 kW

46 kW

43,4 kW

40,7 kW

91 kW

85,8 kW

80,6 kW

126 kW

118,8 kW

111,6 kW

Primaire entrée/sortie

90/79°C

90/79,6°C

90/80,2°C

90/69,9°C

90/70,8°C

90/72°C

90/49,6°C

90/52°C

90/54,2°C

90/34°C

90/37,3°C

90/40,5°C

Secondaire entrée/sortie

20/22,7°C

24/26,5°C

28/30,4°C

20/24°C

24/27,8°C

28/31,5°C

20/26,5°C

24/30,2°C

28/33,8°C

20/27,2°C

24/30,8°C

28/34,4°C

Puissance thermique

21,5 kW

20 kW

18,6 kW

39 kW

36,4 kW

33,7 kW

78 kW

72,8 kW

67,6 kW

108 kW

100,8 kW

93,6 kW

Primaire entrée/sortie

80/70,5°C

80/71,2°C

80/71,8°C

80/62,8°C

80/64°C

80/65,1°C

80/45,5°C

80/47,8°C

80/50,1°C

80/32,3°C

80/35,5°C

80/38,7°C

Secondaire entrée/sortie

20/22,3°C

24/26,2°C

28/30°C

20/23,4°C

24/27,1°C

28/30,9°C

20/25,6°C

24/29,2°C

28/32,9°C

20/26,2°C

24/29,8°C

28/33,4°C

Puissance thermique

18 kW

16,5 kW

15,1 kW

32 kW

29,4 kW

26,7 kW

65 kW

59,8 kW

54,6 kW

90 kW

82,8 kW

75,6 kW

Primaire entrée/sortie

70/62°C

70/62,8°C

70/63,4°C

70/55,9°C

70/57°C

70/58,3°C

70/41,4°C

70/43,7°C

70/46°C

70/30,4°C

70/33,6°C

70/36,7°C

Secondaire entrée/sortie

20/21,9°C

24/25,8°C

28/29,6°C

20/22,8°C

24/26,5°C

28/30,3°C

20/24,7°C

24/28,3°C

28/31,9°C

20/25,2°C

24/28,8°C

28/32,4°C

Puissance thermique

14,5 kW

13 kW

11,6 kW

25 kW

22,4 kW

19,7 kW

52 kW

46,8 kW

41,6 kW

72 kW

64,8 kW

57,6 kW

Primaire entrée/sortie

60/53,6°C

60/54,3°C

60/54,9°C

60/49°C

60/50,2°C

60/51,4°C

60/37,2°C

60/39,5°C

60/41,8°C

60/28,4°C

60/31,6°C

60/34,8°C

Secondaire entrée/sortie

20/21,6°C

24/25,4°C

28/29,2°C

20/22,1°C

24/25,9°C

28/29,7°C

20/23,7°C

24/27,4°C

28/31°C

20/24,1°C

24/27,7°C

28/31,3°C

Puissance thermique

11 kW

9,5 kW

8,1 kW

18 kW

15,4 kW

12,7 kW

39 kW

33,8 kW

28,6 kW

54 kW

46,8 kW

39,6 kW

Primaire entrée/sortie

50/45,2°C

50/45,9°C

50/46,5°C

50/42,1°C

50/43,3°C

50/44,5°C

50/33°C

50/35,2°C

50/37,5°C

50/26,4°C

50/29,6°C

50/32,7°C

Secondaire entrée/sortie

20/21,2°C

24/25°C

28/28,9°C

20/21,5°C

24/25,3°C

28/29,1°C

20/22,8°C

24/26,4°C

28/30,1°C

20/23,1°C

24/26,7°C

28/30,3°C

Graphique Puissance/Température

Pour des besoins supérieurs en débit et en puissance il convient de réaliser soit un by-pass sur le circuit de filtration ou bien d'installer les échangeurs en parallèle.
