Kit système solaire combiné - 800L - pour maison de 90 à 130m²

Mode chauffage hydro-accumulation: Énergie solaire thermique + chaudière, poêle bouilleur.

Fonctionnement du kit chauffage solaire combiné avec des chaudières d'appoints à combustible solide a alimentation continu ou discontinu: Bois pellet à chargement manuel ou automatique, bûches, poêles et cuisinières équipées d'un bouilleur hydraulique. Le ballon tampon multifonction fonctionne en mode hydro-accumulateur. Les différentes sources de chaleur sont directement utilisées pour chauffer la totalité du stockage tampon solaire combiné destiné au(x) circuit(s) de chauffage et la partie ballon solaire bain marie, à la production d'eau chaude sanitaire (ECS).

Exemple d'installation hors circuit de décharge estivale

Mode de fonctionnement par réalimentation: Énergie solaire thermique + combustible liquide ou gazeux Chaudière gaz, fioul.

Le rendement du système solaire combiné est optimisé pour les chaudières qui fonctionnement avec du combustible liquide. (Fioul domestique et gaz naturel).  Le ballon multifonction est uniquement chauffé avec l'énergie solaire. Lorsque la température du ballon tampon est supérieure à la température du retour du circuit de chauffage, l'électrovanne 3 voies directionnelle contrôlées par le régulateur s'ouvre pour récupérer l'énergie disponible qui est ensuite redirigée vers la chaudière qui assure l'appoint en énergie nécessaire. Pour la partie eau chaude sanitaire un ballon ECS d'appoint est préconisé pendant les périodes de chauffage de la maison.

Types de circuits de chauffage central compatibles

Circuits de radiateurs et/ou plancher chauffant basses températures.

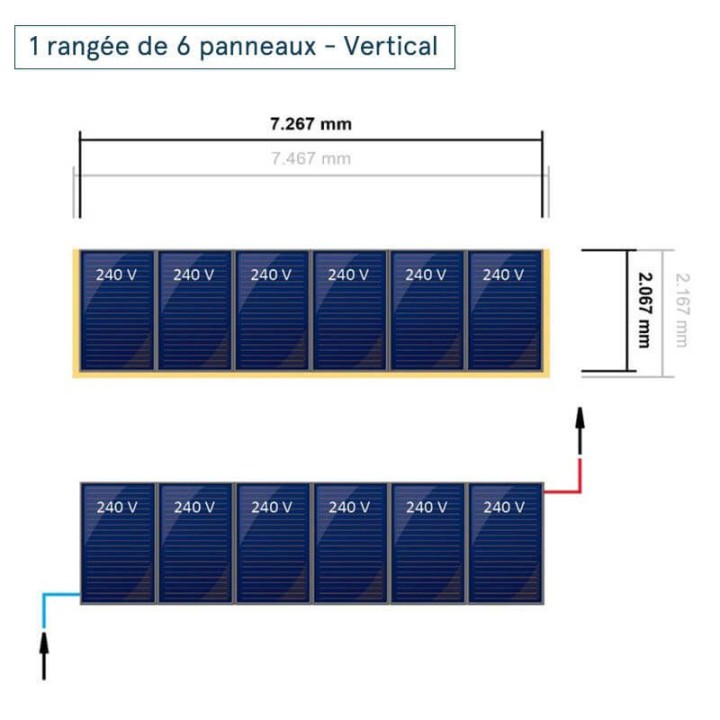

Disposition et branchement du champ de capteurs solaires thermiques

Nous proposons la possibilité d'organiser et personnaliser la disposition de votre champ de panneaux solaires thermique SunHP 2.5.

Cette solution vous permet d'optimiser la disposition de vos capteurs solaires sur votre toiture selon vos goûts et la place disponible.

Pour le kit SSC 10kW SUN 2.0 800 litres vous avez 6 dispositions possibles.

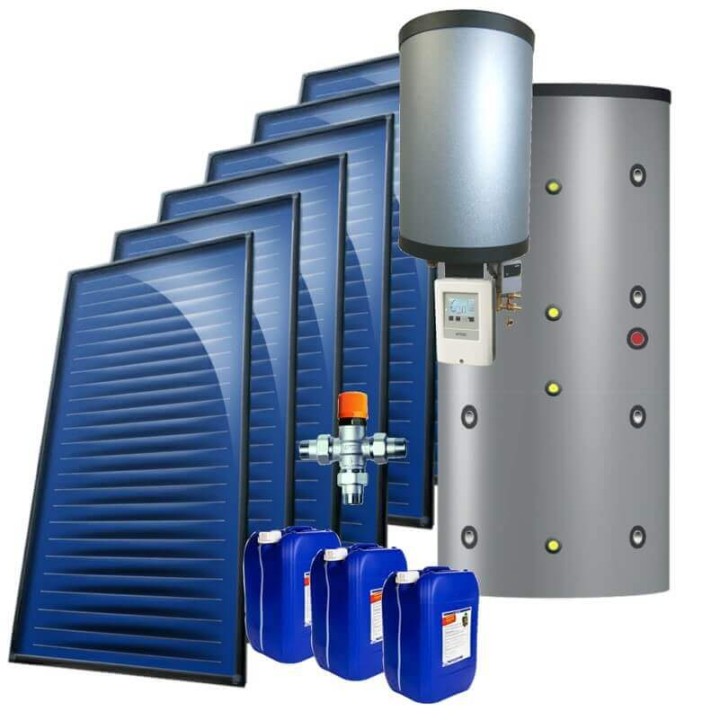

Composants principaux livrés:

• 6 panneaux solaires SunHP 2.5m² avec film protecteur.
• 1 Ballon combiné 800L cuve dans cuve avec 1 serpentin
• 1 module station solaire Drain Back avec régulateur solaire MTDC Sorel
• 4 bidons de liquide caloporteur avec protection antigel à -23°C

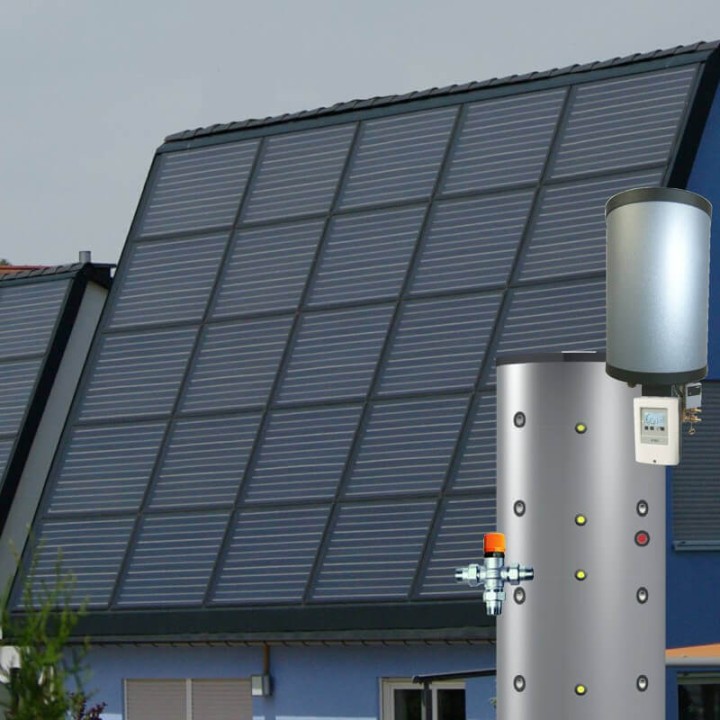

• 1 kit de fixation en intégration toiture, surimposition toiture ou au sol (à choisir dans les options) + kit de traversée de toiture
• 1 mitigeur thermostatique 1’’
• 1 groupe de sécurité ECS taré à 7 bars

Panneau solaire thermique SunHp Drain Back ou circulation forcée de 2.5m², orientation portrait ou paysage à choisir dans les options, livré avec le kit de fixation toiture ou châssis 45/60°.

Caractéristiques physiques et dimensionnelles du panneau solaire thermique plan SunHp

Panneau solaire thermique SunHp 2.5
Surface net	2,20 m2
Surface brut	2,52 m2
Longueur	2.100 mm
Largeur	1.200 mm
Hauteur	110 mm
Poids	38 kg
Version	vertical/horizontal
Cadre	profilé en aluminium
Fond du caisson	tôle d’aluminium
Vitrage	verre solaire ESG
Isolation	laine minérale
Pression de service	6 bar
Pression d’essai	10 bar
Contenu de liquide par m2	ca. 1,0 lt
Débit par m2	15 - 40 lt/h
Absorbeur	aluminium pur, cuivre pur, aluminium-cuivre
Revêtement	vacuum hautement sélectif

Certification SOLAR KEYMARK selon UNI EN12975.
GARANTIE: 10 ans

Panneau solaire thermique SunHp 2.5 premium hautes performances

Le cœur du capteur solaire SunHp est l’absorbeur pleine surface équipé d’un revêtement hautement sélectif moderne et écologique. Des rendements très élevés peuvent être réalisés, surtout en lumière de faible puissance qu’il y a souvent en Europe. Grâce à l’utilisation de matériaux de haute qualité, le haut rendement de transfert de chaleur est assuré.

Rendements élevés jusqu'à 95%

L’absorbeur réussit à atteindre un rendement calorifique très élevé grâce à son absorption d’environ 95 %. Même en basse lumière, comme il y a souvent en hiver, on réalise des rendements hauts avec l’absorbeur hautement sélectif sous vide. La durée par jour est ainsi prolongée. L’absorbeur en forme de méandre facilite la connexion hydraulique des capteurs à haute efficacité SunHp. En outre, le tube collecteur intégré et performant améliore le transfert de chaleur et permet une extension modulaire des champs de capteurs. L’absorbeur auto videur permet l’utilisation de systèmes « Drain Back ».

Raccordement hydraulique facile, rapide et sûr : la meilleure technologie de connexion :

Le raccordement du capteur est exposé aux grandes charges : l'extension thermique, les mouvements de l'infrastructure et du sol de fondation.
S'y ajoutent des grandes variations de température ainsi que des fluctuations de pression.
Plus de 20 ans d'expérience et de recherche et développement continus dans le domaine de la technologie de connexion assurent que le compensateur spécialement développé résiste sans problèmes à ces charges chaque jour. Les tubes et le caisson sont soulagés, des dommages sont exclus.

Grâce au montage sans outils, l'installation des connexions est simple, sûre et rapide.

Le panneau solaire thermique est certifié Solar Keymark et est conforme avec la norme européenne EN 12975-2.

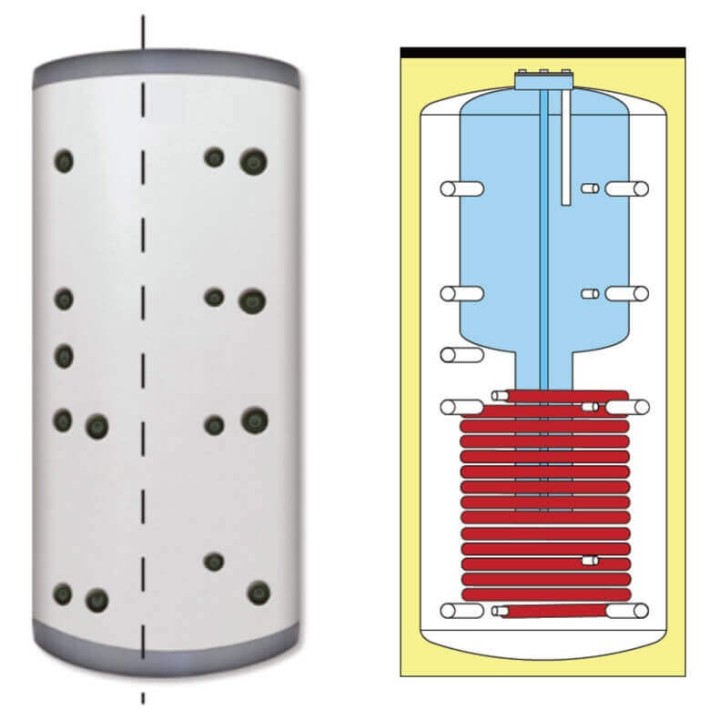

Ballon tampon mixte chauffage tank in tank 800 litres.

Caractéristiques techniques du ballon tampon 800 litres 1 échangeur solaire en serpentin et 1 tank in tank ECS 205 litres :

- Tampon mixte chauffage et ECS, cuve dans cuve, avec échangeur solaire
- Cuve chauffage en acier carbone lisse
- Cuve ECS émaillé avec anode magnésium
- Échangeur solaire de 68 kW
- Connexion 1"1/2" pour résistance électrique
- Isolation PU flexible amovible
- Cuve sanitaire accessible depuis le haut de la cuve
- Connexion hydraulique 1"1/2"
- Connexion pour sonde 1/2"

Caractéristiques techniques :

Module Drain Back pour panneaux solaire thermiques autovidangeables

Station solaire de recirculation pour panneaux solaires autovidangeables entièrement pré-assemblés, pré-connectés et pré-configurés avec les composants suivants :

- Boitier de recirculation avec un volume pouvant aller jusqu'à 40l
- Contrôleur MTDC incl. 3 capteurs de température
- Valve de sécurité de 6 bar avec jauge de pression
- Unité de remplissage et de rinçage DN20 incl. connexions, remplissage et vidange
- Extension modulaire pouvant convenir aux systèmes plus grands
- Pompe solaire grande efficacité (Grundfos PM2, hauteur jusqu'à 14.5m/WILO Yonos Para ST hauteur jusqu'à 13m). Les indications se rapportent à la hauteur de l'eau en tant que milieu de transfert de chaleur. Si le glycol est utilisé pour remplir le système drain-back, la tête de refoulement de la pompe est réduite d'environ 2-3 mètres.

Mode veille du système solaire En mode veille, le moyen de transfert de chaleur se trouve dans la boîte de recirculation. Les panneaux solaires sont vides	Système solaire en fonctionnement En cas d‘exposition solaire, le système est mis en service par le contrôleur TDC et tout le circuit solaire / les collecteurs sont remplis à la vitesse maximale de la pompe. Une fois en fonctionnement normal, la pompe fonctionne à une vitesse réduite et continue pour économiser l‘énergie.	Réservoir plein Lorsque le ballon est totalement réchauffé ou si les panneaux solaires ne sont plus aussi chauds que le réservoir, la pompe est automatiquement désactivée. Le milieu de transfert de chaleur reflue des capteurs jusqu‘au système de recirculation sans vaporisation. Par conséquent, toute surchauffe des systèmes solaires stagnante est efficacement empêchée.
