Ballon tampon combiné mixte (ECS/solaire) - 300 à 2000L - Onsen

Avantages du ballon combiné tank in tank avec échangeur :

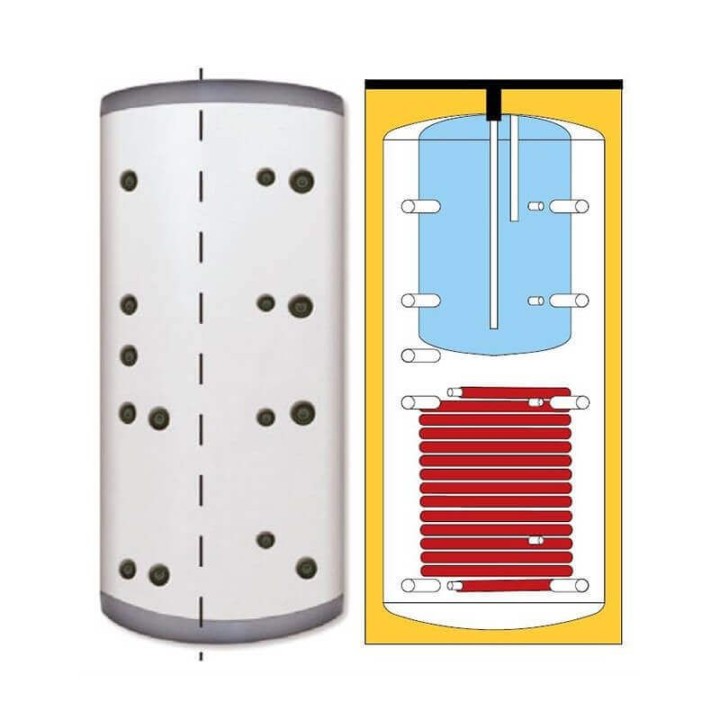

• Tampon mixte chauffage et ECS, cuve dans cuve, avec échangeur solaire
• Cuve chauffage en acier carbone
• Cuve ECS émaillé avec anode magnésium
• Échangeur solaire de 29 à 126 kW
• Connexion 1"1/2" pour résistance électrique
• Isolation PU rigide 50mm (300L) / PU flexible amovible 100mm (600 à 1000L) / PU flexible amovible 125mm (1500 et 2000L)
• Cuve sanitaire accessible depuis le haut de la cuve
• Connexion hydraulique 1"1/2
• Connexion pour sonde 1/2"

Caractéristiques techniques du ballon combine mixte ECS et solaire 1 échangeur:

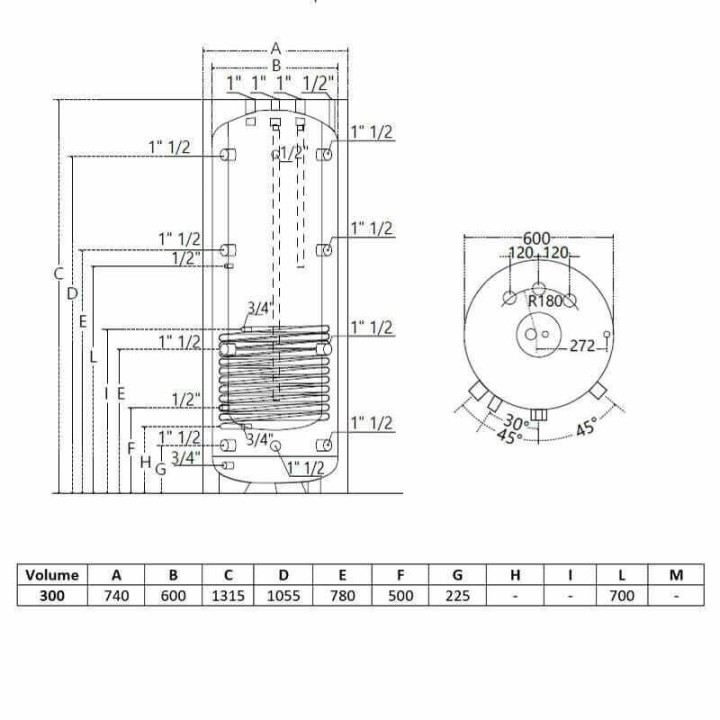

Schéma, dimensions et piquages du ballon 300 Litres :

Modèle	A	B	C	D	E	F	G	H	I	L	M
300 L	740	600	1315	1055	780	500	225	-	-	700	-

Schéma, dimensions et piquages du ballon 600 à 2000 Litres :

Modèle	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
600 L	950	550	1710	1450	1160	950	890	590	340	280	1450	1235	880	880	595	330	240
800 L	950	750	1980	1690	1160	1050	890	590	340	280	1690	1380	1040	1040	880	330	240
1000 L	990	790	1985	1695	1190	1050	910	640	360	280	1745	1440	1290	880	595	330	240
1500 L	1200	1000	2085	1725	1360	1170	990	710	390	330	1750	1390	1115	950	750	400	290
2000 L	1300	1100	2430	2050	1640	1370	1230	820	410	330	2060	1700	1425	1290	1060	390	290

Connexions

Désignation	Piquage
1 - Evacuation d'air	1/2"
2 - Thermomètre	1/2"
3 - Sonde	1/2"
4 - Entrée énergie solaire	1"
5 - Sonde solaire	1/2"
6 - Sortie énergie solaire	1"
7 - Vidange	3/4"
8 - Retour chauffage	1"1/2
9 - Sonde libre	1/2"
10 - Résistance électrique	1"1/2
11 - Départ chauffage	1"1/2
12 - Entrée eau froide	1"
13 - Recirculation	1"
14 - Anode	1"1/4
15 - Départ eau chaude sanitaire	1"
