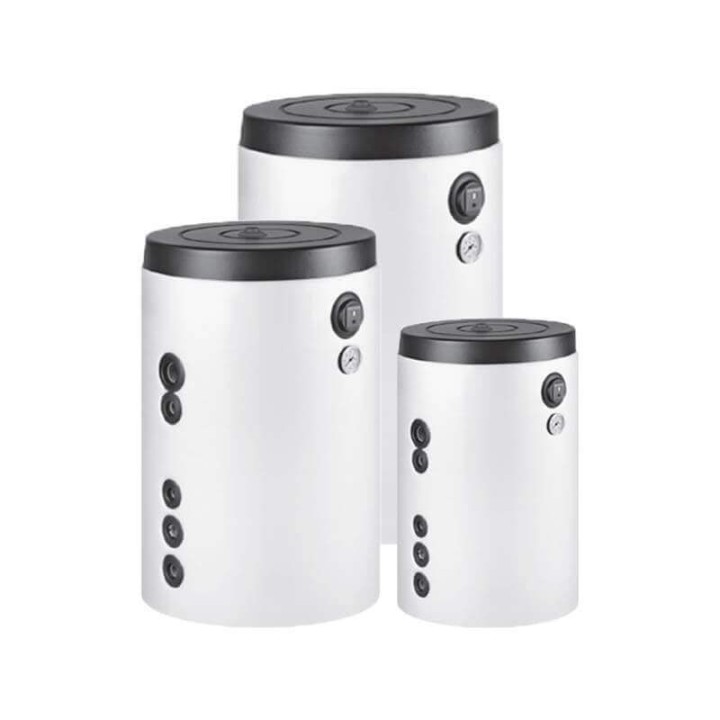

Ballon ECS émaillé mixte (chaudière ou solaire) - échangeur - 90 à 150L - Onsen Images
Ballon ECS émaillé mixte (chaudière ou solaire) - échangeur - 90 à 150L - Onsen
Ballon d'eau chaude sanitaire émaillé avec 1 échangeur.
- Installation facile : murale ou au sol.
- Anode en magnésium avec testeur et thermomètre prémontés
- Isolation en Polystyrène de 55 mm
- Garantie 3 ans - Label C
L'utilisation d'un groupe de sécurité et d'un vase d'expansion sanitaire est obligatoire pour prise en charge du produit sous garantie.
Résistance et groupe de sécurité non inclus
Produits compatibles & accessoires
Caractéristiques techniques
-
GammeLe bon compromis
-
Nombre d'utilisateurs1 à 2 personnes
2 à 3 personnes -
FinitionEmaillé
-
Energies compatiblesBois, pellets
Chaudière
Solaire thermique -
Volume de stockage du ballon120 litres
150 litres
90 litres -
Nombre d'échangeur1 échangeur
-
Classe énergétiqueClasse C
-
Garantie Produit3
-
Piquage pour résistance électriqueAvec
Avis clients
-
Trop tôt car pas encore en service
-
manque d'explication, notamment sur le fonctionnement du contrôle d'anode. une bonne notice serait appréciée.
Réponse du marchand
Merci pour votre retour. Nous sommes navrés de voir que votre expérience FCS ne s'est pas déroulée comme prévue. Nous prenons en compte votre remarque pour nos futurs clients. Dans le cas où vous auriez toujours besoin d'aide, n'hésitez pas à contacter le service client pour que nous puissions vous guider.
-
Très bien, bonne isolation
-
150l donne satisfaction , capacité comme celui que j 'ai remplacé nombres de personnes 3, temps de chauffe avec la résistance de 3 Kw environ 2 heures. dommage que la cuve ne soit pas en inox , s'il vieilli aussi bien que le précédent de marque Pacifique durée 40 ans . je serai comblé.
-
TRES BIEN
-
Très bon produit
-
pas encore installé!
-
ne changez rien tout va bien ,cordialement.
-
Montage facile et très bon produit
-
bon produit livraison rapide pas de contre indication a commander chez FCS
-
livre en bon état conforme a la commande, dommage que le bas du chauffe eau ne soit pas isolé
-
Adapté en lieu et place dans une chaudiére Deville à production d eau chaude , pour laquelle il n y a plus de ballon de rechange !
FAQ
Installation
Installation murale du ballon
Vous trouverez ci-dessous un exemple de schéma d'installation du chauffe-eau mural 90, 120 et 150 litres :
Note de conditions de garantie pour les installateurs professionnels et particuliers auto installateurs.
Votre nouveau ballon d’eau sanitaire doit être installé selon les règles de l’art pour bénéficier de la garantie fabricant et lui garantir une espérance de vie très longue.
Le ballon doit être raccordé directement à la terre.
L’installation d’alimentation de l’eau froide doit être équipée d’un limiteur de pression calibré à 3 bars
Équiper le ballon d’un groupe de sécurité taré à 7 bars ou installé avec celui livré d’origine (selon modèle) raccordé aux eaux usées. voir dans notre catalogue: groupe de sécurité
Prévoir un vase d’expansion sanitaire dont le volume correspond à 5 % environ au volume du ballon ecs ainsi que des raccords diélectriques. Voir dans notre catalogue: Vase d'expansion sanitaire / Support mural pour vase d'expansion / Raccords diélectriques
Entretien: 1 fois par an, vérification de l’anode, du groupe de sécurité et détartrage si nécessaire.
Avantages
Ballon d'eau chaude avec échangeur serpentin, fixation murale
Le ballon ECS mural 1 échangeur permet le chauffage de l'eau sanitaire par l'intermédiaire d'une chaudière à combustible liquide (gaz, fioul) et solide (bois, pellet, granule) ou solaire.
- Isolant thermique en polystyrène - épaisseur 55 mm et revêtement esthétique.
- Ballon en acier carbone traité en émaillage
- Anode magnésium de protection du ballon contre la corrosion conformément à DIN 4753-3 (avec testeur)
- Résistance électrique 2 kW avec thermostat réglable et limiteur de sécurité en accessoires
- Un serpentin pour générateur thermique indépendant
- Une grande surface d’échange de chaleur du serpentin, assurant un échange de chaleur performant
- GARANTIE 3 ans
Données techniques
Caractéristiques techniques du ballon mural 90, 120 et 150 Litres
| Ballon ECS mixte | Unité | 90 | 120 | 150 |
| Volume utile | L | 86 | 114 | 143 |
| Isolation thermique | PU rigide injectée | |||
| Épaisseur isolation | mm | 55 | ||
| Hauteur totale avec isolation | ZZ (mm) |
883 | 858 | 1051 |
| Largeur totale avec isolation | XX (mm) |
510 | 560 | 560 |
| Classe énergétique | C | |||
| Surface d'échange | m² | 0.4 | 0.5 | 0.7 |
| Contenu d'eau du serpentin | L | 2.4 | 3.2 | 3.8 |
| Puissance absorbée | kW | 9 | 12 | 16 |
| Débit utile échangeur | m3/h | 0,4 | 0,5 | 0,7 |
| Production eau sanitaire | m3/h | 0,2 | 0,3 | 0,4 |
| Perte de charge | mbar | 4,8 | 6 | 24 |
| Poids à vide | kg | 40 | 49 | 61 |
| Pression max. du circuit primaire | bar | 6 | ||
| Pression max. du circuit sanitaire | bar | 10 | ||
| Température max. de fonctionnement | °C | 95 | ||
Dimensions :
- 90L : Ø400 x 883
- 120L : Ø450 x 858
- 150L : Ø450 x 1051
 |
|||

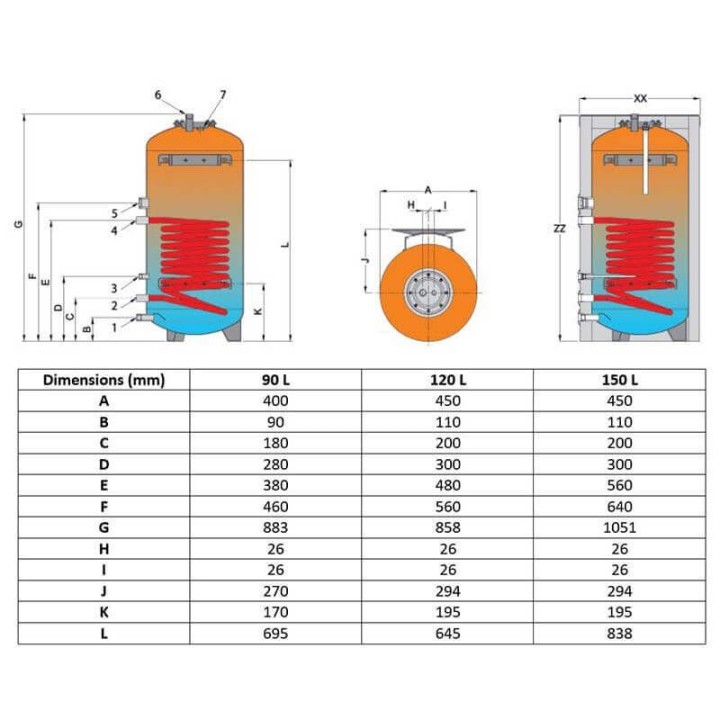

| Dimensions (mm) | Ballon ECS MIXTE 90L | Ballon ECS MIXTE 120L | Ballon ECS MIXTE 150L |
|---|---|---|---|
| A | 400 | 450 | 450 |
| B | 90 | 110 | 110 |
| C | 180 | 200 | 200 |
| D | 280 | 300 | 300 |
| E | 380 | 480 | 560 |
| F | 460 | 560 | 640 |
| G | 883 | 858 | 1051 |
| H | 26 | 26 | 26 |
| I | 26 | 26 | 26 |
| J | 270 | 294 | 294 |
| K | 170 | 195 | 195 |
| L | 695 | 645 | 838 |
Connexions et raccordement du ballon mixte ECS :
| 1. | Entrée eau froide | 3/4" |
| 2. | Sortie échangeur | 3/4" |
| 3. | Sonde de température | 1/2" |
| 4. | Entrée échangeur | 3/4" |
| 5. | Résistance électrique | 1"1/2 |
| 6. | Sortie eau chaude | 3/4" |
| 7. | Anode | 3/4" |
