Ballon ECS inox - double-échangeur - 200 à 2 000L - Onsen

Aide au choix de nos ballons d'eau chaude sanitaire avec 2 échangeurs

	K-SB	BALLON-ECS-SOLAIRE-2	BALLON-ECS-INOX-2
Garantie	5 ans	7 ans	10 ans
Classe énergétique	Label B (200L) Label C (autre volumes)	Label B	Label B
Finition	Émaillé	Émaillé	Inox 316
Épaisseur d'isolation	65mm (200L) 67mm (300L) 100mm (500L) 80mm (1000L)	70mm (200 à 500L) 100mm (800 à 2000L)	70mm (200 à 500L) 100mm (800 à 2000L)
Éléments inclus	Anode de protection Thermomètre prémonté Doigt de gant	Anode de protection Thermomètre prémonté	Thermomètre prémonté

Note de conditions de garantie pour les installateurs professionnels et particuliers auto installateurs.

Votre nouveau ballon d’eau sanitaire doit être installé selon les règles de l’art pour bénéficier de la garantie fabricant et lui garantir une espérance de vie très longue.

Le ballon doit être raccordé directement à la terre.
L’installation d’alimentation de l’eau froide doit être équipée d’un limiteur de pression calibré à 3 bars
Équiper le ballon d’un groupe de sécurité taré à 7 bars ou installé avec celui livré d’origine (selon modèle) raccordé aux eaux usées. voir dans notre catalogue: groupe de sécurité
Prévoir un vase d’expansion sanitaire dont le volume correspond à 5 % environ au volume du ballon ecs ainsi que des raccords diélectriques. Voir dans notre catalogue: Vase d'expansion sanitaire / Support mural pour vase d'expansion / Raccords diélectriques

Entretien: 1 fois par an, vérification de l’anode, du groupe de sécurité et détartrage si nécessaire.

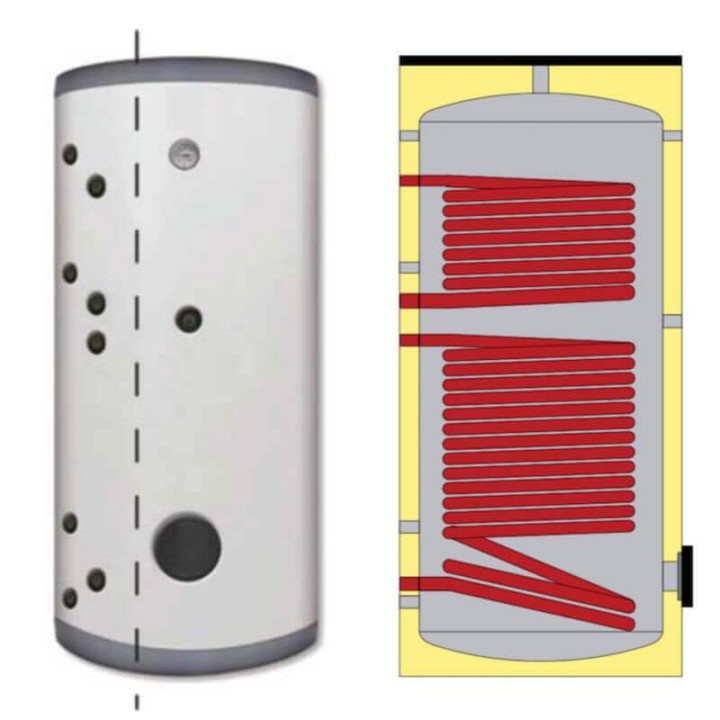

Ballon ECS Inox 200 à 2000 litres 2 échangeurs en serpentin

• Trappe de visite 180 mm et thermomètre prémonté

• Isolation 70mm en PU rigide (200 à 500L) - Isolation 100mm fibre Polyester (800 à 2000L)
• Garantie 10 ans / Classe énergétique Label B
• Ballon et serpentins en inox AISI 316

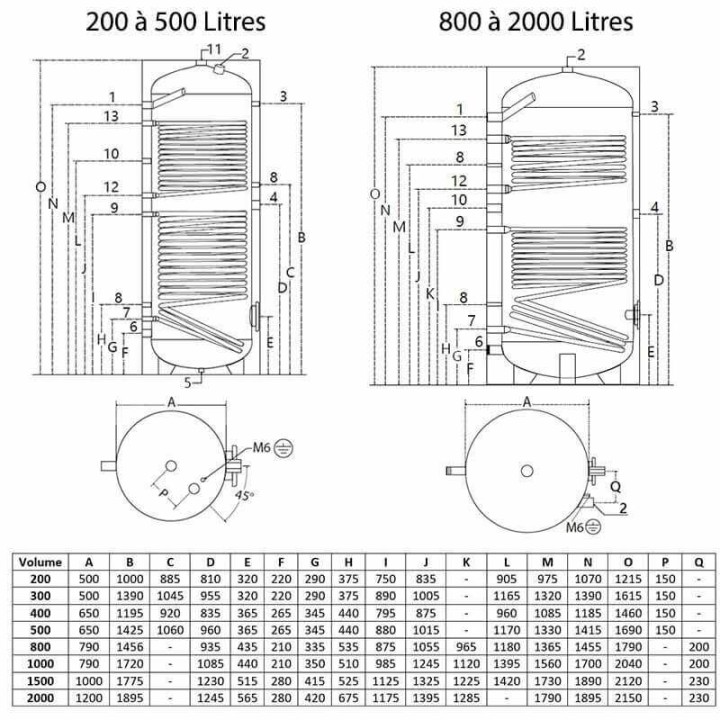

Dimensions du ballon préparateur eau chaude sanitaire 2 serpentins:

*Régime de température échangeur 80°/60°C - ECS 10°/45°C

Raccordements et hauteurs disponibles du ballon 200 à 500 litres double serpentin

Volume	A	B	C	D	E	F	G	H	I	J	L	M	N	O	P
200	500	1000	885	810	320	220	290	375	750	835	905	975	1070	1215	150
300	500	1390	1045	955	320	220	290	375	890	1005	1165	1320	1390	1615	150
400	650	1195	920	835	365	265	345	440	795	875	960	1085	1185	1460	150
500	650	1425	1060	960	365	265	345	440	880	1015	1170	1330	1415	1690	150
Raccordements et piquages N° Nom Ballon ECS 200 à 500 litres 800 er 1000 litres 1500 et 2000L 1 Sortie de l’eau chaude sanitaire 1 " 1"1/4 1"1/2 2 Anode 1"1/4 1"1/2 1"1/2 3 Thermomètre 1/2" 4 Résistance électrique 1"1/2" 5 Vidange 1/2" - - 6 Entrée de l’eau froide 1" 1"1/4 1"1/2 7 Sortie de l’eau primaire 1" 1"1/4 8 Thermostat 1/2" 9 Entrée de l’eau primaire 1" 1"1/4 10 Connexion pour retour de bouclage sanitaire 1/2" 1" 11 Sortie de l’eau chaude sanitaire 1"1/4 - 12 Sortie échangeur supérieur 1" 1"1/4 13 Entrée échangeur supérieur 1" 1"1/4

Raccordements et hauteurs disponibles du ballon 800 à 2000 litres double serpentin

Volume	A	B	D	E	F	G	H	I	J	K	L	M	N	O	Q
800	790	1456	935	435	210	335	535	875	1055	965	1180	1365	1455	1790	200
1000	790	1720	1085	440	210	350	510	985	1245	1120	1395	1560	1700	2040	200
1500	1000	1775	1230	515	280	415	525	1125	1325	1225	1420	1730	1890	2120	230
2000	1200	1895	1245	565	280	420	675	1175	1395	1285	-	1790	1895	2150	230
