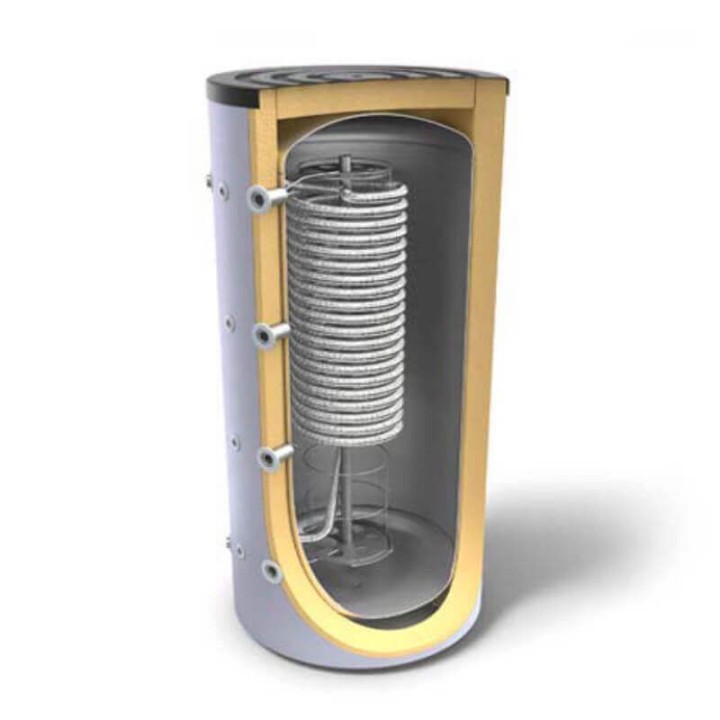

Tampon mixte hygiénique 500, 800 ou 1000 litres avec échangeur Inox pour ECS :
- Cuve chauffage en acier carbone
- Échangeur eau chaude sanitaire en acier inoxydable 316L
- Quatre étages de connexions pour améliorer la stratification du chauffage
- Pression de service : 3 bars pour le tampon, 10 bars pour l'échangeur ECS
- Isolation en PU Flexible amovible 50 mm (500L), 80 mm (800 et 1000L)
- Classe énergétique : Label C / Garantie 3 ans
Produits compatibles & accessoires
Caractéristiques techniques
-
FinitionAcier carbone
-
Energies compatiblesBois, pellets
Chaudière
Pompe à chaleur -
Volume de stockage du ballon1000 litres
500 litres
800 litres -
Nombre d'échangeur1 échangeur ECS Inox
-
Classe énergétiqueClasse C
-
Type de production d'ECSEchangeur ECS instantanée
-
Garantie Produit3
FAQ
Installation
Exemple de schéma d'installation combiné avec le ballon hygiénique :
A - Tampon hygiénique
B - Radiateur (système à haute température)
C - Chauffage par le sol (système à basse température)
D - Chaudière à gaz
E - Panneau solaire
F - Poêle à pellet
I - Source eau chaude sanitaire
M - Purgeur automatique
N - Pompe solaire
P - Contrôleur solaire
Q - Vase solaire
R - Vase d'expansion pour chauffage
S - Soupape de sécurité
T - Pompe de circulation pour chauffage
U - Régulateur haute température
V - Pompe de circulation basse pression
W - Régulateur basse température
1 - Conduit d'entrée
2 - Robinet d'eau principal
3 - Régulateur de pression
4 - Clapet anti-retour
5 - Soupape de sécurité
6 - Soupape de sécurité pour conduit de drainage
7 - Drainage chaudière
8 - Robinet de drainage
9 - Flexible
Données techniques
Caractéristiques techniques du ballon tampon hygiénique :
| Modèle | 500 L | 800 L | 1000 L |
| Volume nominal (L) | 489 | 770 | 919 |
| Dimensions (mm) | 1677 x Ø750 | 1932 x Ø950 | 2132 x Ø950 |
| Surface éch. ECS (m2) | 5 | 5,5 | 5,5 |
| Pertes par 24h (kWh/24h) | 2,3 | 3,1 | 3,4 |
| Puiss. éch. * ECS (kW) | 30,0 | ||
| Débit utile Ech. ECS (m3/h) | 0,72 | 0,72 | 0,84 |
| Classe énergétique | Label C | ||
| Poids | 130 kg | 143 | 163 |
*Régime de température échangeur 80°/60°C - ECS 10°/45°C
**Régime de température échangeur 80°/60°C - Régime de température de la cuve 10°/45°C
Les données du tableau ci-dessus sont calculées pour un régime de température 80°/60°C du circuit primaire et un régime de température de 10°/45°C du circuit secondaire.

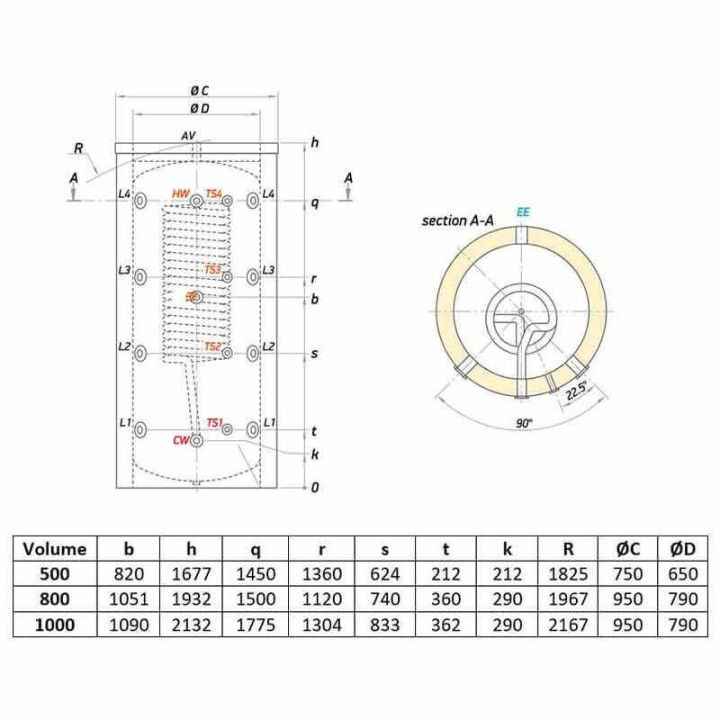

Schéma technique des raccordements hydrauliques :
|
|
Dimensions (+/- 5mm) |
500 Litres | 800 Litres | 1000 Litres |
| b | 820 | 1051 | 1090 | |
| h | 1677 | 1932 | 2132 | |
| q | 1450 | 1500 | 1775 | |
| r | 1360 | 1120 | 1304 | |
| s | 624 | 740 | 833 | |
| t | 212 | 360 | 362 | |
| k | 212 | 290 | 290 | |
| R | 1825 | 1967 | 2167 | |
| ØC | 750 | 950 | 950 | |
| ØD | 650 | 790 | 790 | |
| Nom raccordement | 500 Litres | 800 et 100 Litres | ||
| CW - Entrée eau froide | G 1" B | G 1"1/4 B | ||
| HW - Sortie eau chaude | G 1" B | G 1"1/4 | ||
| AV - Purge d'air | G 1"1/2 | G 3/4" | ||
| L1 - Connexion hydraulique 1 | G 1"1/2 | G 1"1/2 | ||
| L2 - Connexion hydraulique 2 | G 1"1/2 | G 1"1/2 | ||
| L3 - Connexion hydraulique 3 | G 1"1/2 | G 1"1/2 | ||
| L4 - Connexion hydraulique 4 | G 1"1/2 | G 1"1/2 | ||
| TS1 - Connexion sonde 1 | G 1/2" | |||
| TS2 - Connexion sonde 2 | G 1/2" | |||
| TS3 - Connexion sonde 3 | G 1/2" | |||
| TS4 - Connexion sonde 4 | G 1/2" | |||
| EE - Connexion résistance électrique | G 1"1/2 | |||

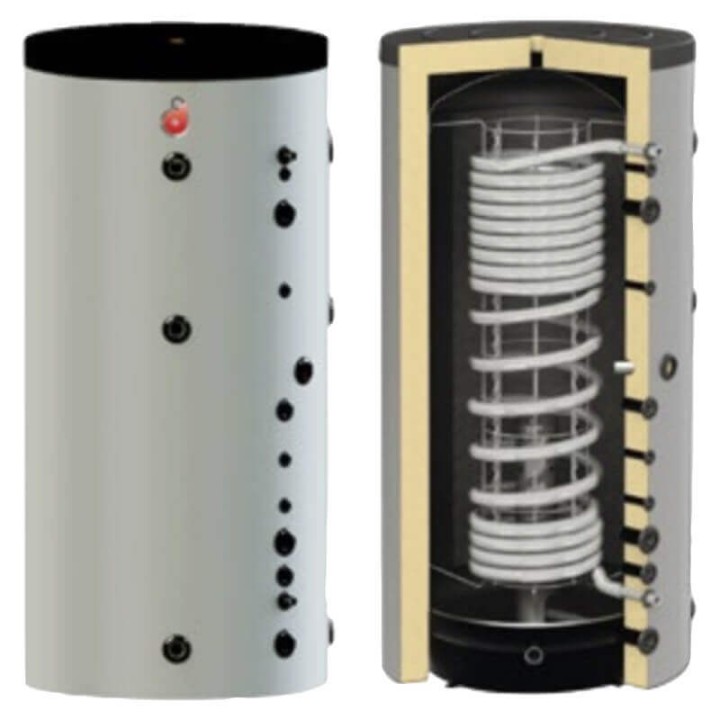

Composition :
1 - Isolation en PU souple
2 - Jaquette externe en PVC
3 - Glissière
4 - Couvercle décoratif en PVC
5 - Isolation supérieur en PU souple
6 - Rosettes plastiques décoratives
