Ballon Inox 200 à 1000 litres pour pompe à chaleur avec serpentin surdimensionné
chevron_left chevron_right

Ballon ECS pour PAC - Inox - échangeur surdimensionné - 200 à 1000L - Onsen

Contacter l'équipe d'assistance

Ballon ECS Inox 200 à 1000 litres à haute performance thermique avec échangeur surdimensionné de 11 à 29 kW pour basse température.

  • Isolation en PU Rigide 70 mm (200 à 500L) / Fibre de polyester 100mm (800 et 1000L)
  • Classification énergétique Label B
  • Garantie 7 ans
4 679,00 €
4 679,00 €
3 899,17 € HT
Dont 6,00 € d'éco-part.
Sur commande
 Sur commande
Contacter l'équipe d'assistance
Fermer

Aide au choix parmi nos ballons d'eau chaude sanitaire pour pompe à chaleur

Ballon ECS pour PAC SWPC
K-SWPC
Ballon ECS pour pompe à chaleur émaillé BAHP
BAHP
Ballon ECS Inox avec 1 échangeur
BAHP-INOX
Garantie 5 ans 7 ans 7 ans
Classe énergétique Label B Label B Label B
Finition Émaillé Émaillé Inox AISI 316
Épaisseur d'isolation 67mm

70mm (200 à 500L)
100mm (800 et 1000L)

70mm (200 à 500L)
100mm (800 et 1000L)
Éléments inclus Anode de protection
Trappe de visite
Thermomètre prémonté
Anode de protection
Trappe de visite
Thermomètre prémonté
Trappe de visite
Thermomètre prémonté

Note de conditions de garanties pour les installateurs professionnels et particuliers auto installateurs.

Votre nouveau ballon d’eau sanitaire doit être installé selon les règles de l’art pour bénéficier de la garantie fabricant et lui garantir une espérance de vie très longue.

Le ballon doit être raccordé directement à la terre.
L’installation d’alimentation de l’eau froide doit être équipée d’un limiteur de pression calibré à 3 bars
Équiper le ballon d’un groupe de sécurité taré à 7 bars ou installé avec celui livré d’origine (selon modèle) raccordé aux eaux usées. voir dans notre catalogue: groupe de sécurité
Prévoir un vase d’expansion sanitaire dont le volume correspond à 5 % environ au volume du ballon ecs ainsi que des raccords diélectriques. Voir dans notre catalogue: Vase d'expansion sanitaireSupport mural pour vase d'expansion / Raccords diélectriques

Entretien: 1 fois par an, vérification de l’anode, du groupe de sécurité et détartrage si nécessaire.

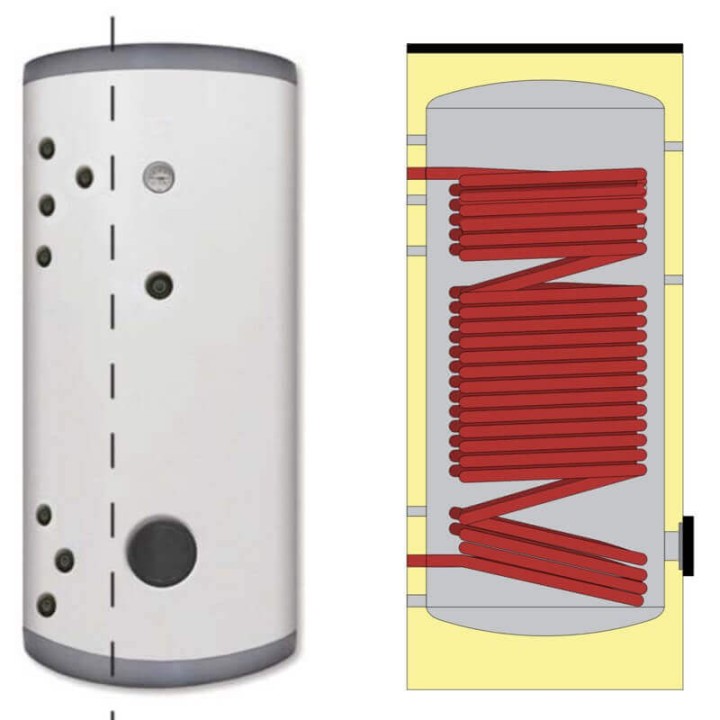

Ballon ECS Inox 316L pour pompe à chaleur avec serpentin surdimensionné - Volume : 200, 300, 400, 500, 800 et 1000 L

Avantages :

  • Cuve et serpentin en inox AISI 316
  • Trappe de visite
  • Thermomètre prémonté
  • Connexion 1"1/2 pour résistance électrique
  • Isolation en PU Rigide 70 mm (200 à 500L) / Fibre de polyester 100mm (800 et 1000L)
  • Classification énergétique Label B
  • Garantie 7 ans

Données techniques et dimensionnelles

Caractéristiques techniques du ballon ECS Inox spécial PAC

Modèle Volume
utile
(L)
Dimensions avec isolation
(mm)
Type d'isolant Épaisseur de l'isolant
(mm)
Surface éch.
(m2)
Puissance éch.*
(kW)
Débit utile éch.
(m3/h)
Perte par 24h
(kWh/24h)
Poids
(kg)
Dimension trappe de visite
(mm)
Classe énergétique
200 190 1215 x Ø640 PU Rigide 70 2,3 11 1 1,21 72 180/120 Label B
300 263 1615 x Ø640 PU Rigide 70 3,1 15 1,3 1,5 95 180/120 Label B
400 374 1460 x Ø790 PU Rigide 70 3,3 17 1,5 1,78 123 180/120 Label B
500 470 1690 x Ø790 PU Rigide 70 3,8 20 1,7 1,82 125 180/120 Label B
800 702 1845 x Ø990 Fibre de Polyester 100 4,6 25 2,2 3,12 153 180/120
1000 900 2080 x Ø990 Fibre de Polyester 100 5,3 29 2,5 3,41 172 180/120

*Régime de température échangeur 60°/50°C - ECS 10°/45°C

Raccordements et dimensions du ballon ECS Inox spécial PAC

Nom 200 et 300L 400 et 500L 800 et 1000L
1 Sortie de l'eau chaude sanitaire 1" 1"1/4
2 Anode 1"1/4 1"1/2
3 Thermomètre 1/2"
4 Résistance électrique 1"1/2
5 Vidange 1/2" -
6 Entrée de l'eau froide 1" 1"1/4
7 Sortie de l'eau primaire 1" 1"1/4
8 Thermostat 1/2"
9 Connexion pour retour de bouclage sanitaire 1/2" 1"
10 Entrée de l'eau primaire 1" 1"1/4
11 Sortie de l'eau chaude sanitaire 1"1/4 -

200 à 500 Litres 800 et 1000 Litres

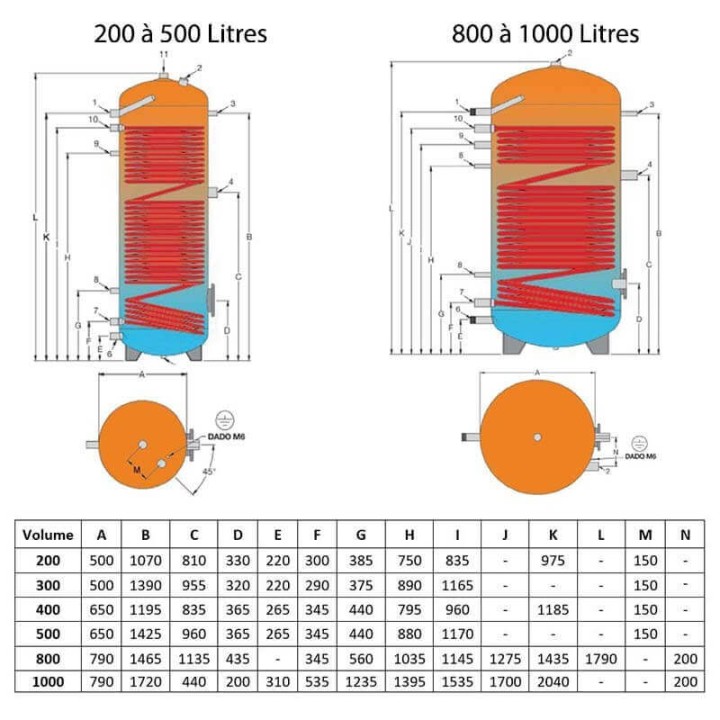

Dimensions et piquages du ballon ECS pour PAC 200 à 500 Litres

Dimensions et piquages du ballon spécial PAC 800 et 1000 Litres
Volume A B C D E F G H I J K L M N
200 500 1070 810 330 220 300 385 750 835 - 975 - 150 -
300 500 1390 955 320 220 290 375 890 1165 - - - 150 -
400 650 1195 835 365 265 345 440 795 960 - 1185 - 150 -
500 650 1425 960 365 265 345 440 880 1170 - - - 150 -
800 790 1465 1135 435 - 345 560 1035 1145 1275 1435 1790 - 200
1000 790 1720 440 200 310 535 1235 1395 1535 1700 2040 - - 200
