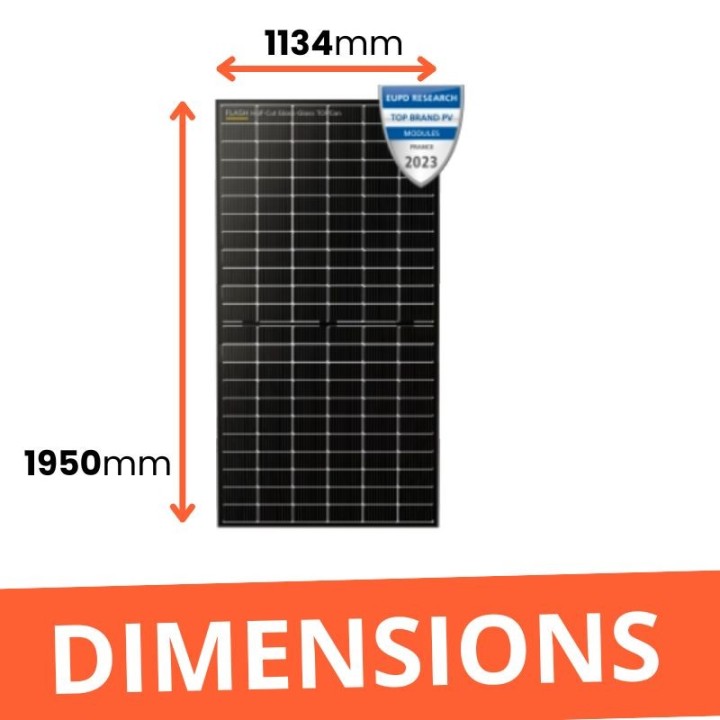

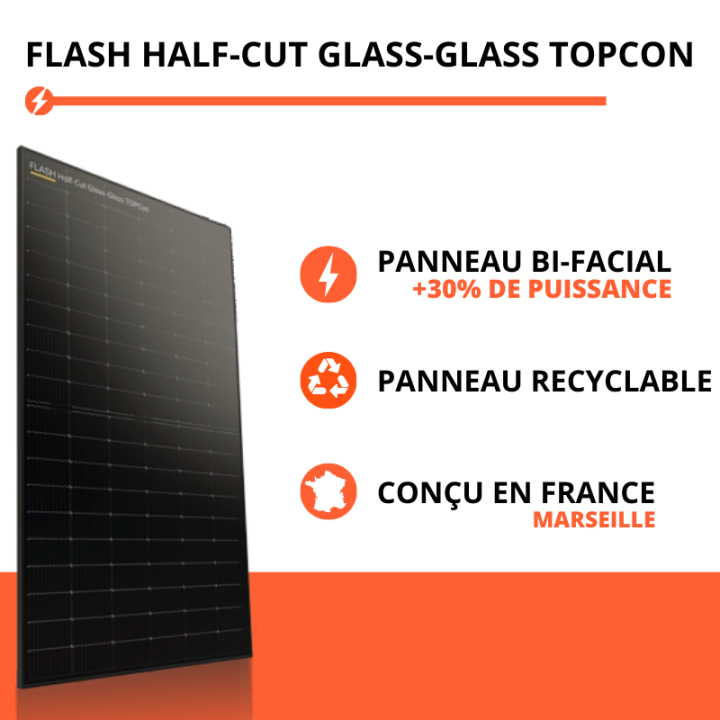

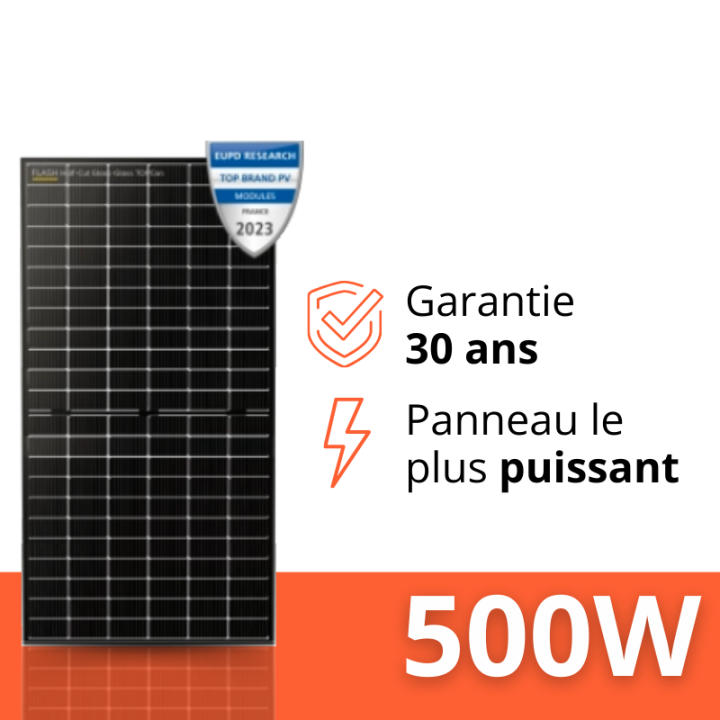

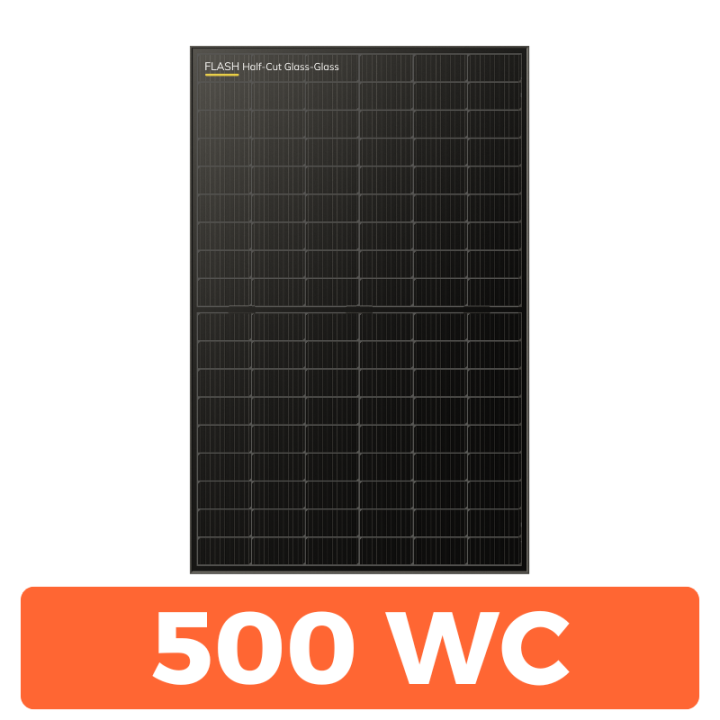

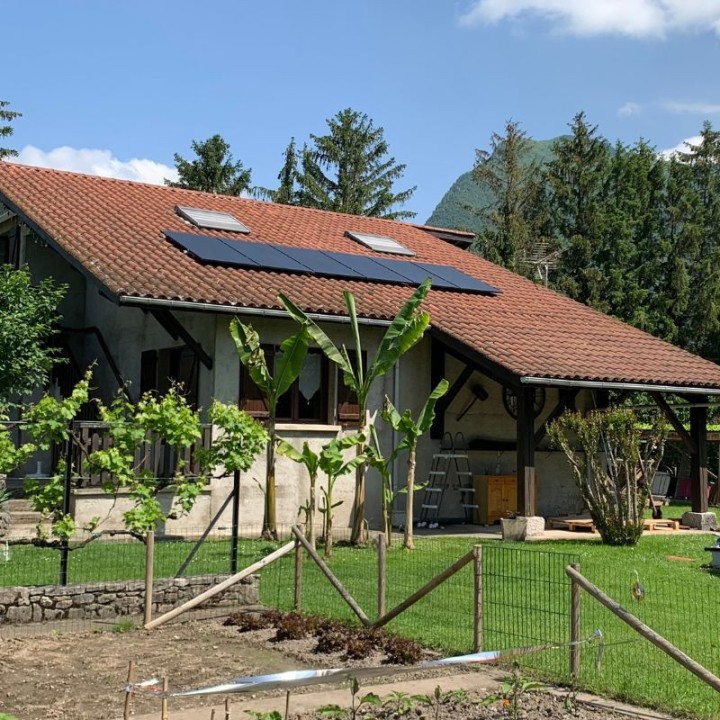

Panneau solaire 500 Wc (FLASH HALF-CUT TOPCON) - Dualsun

1. Préparation des outils :

Avant de débuter, assurez-vous d'avoir :

• Une perceuse-visseuse
• Un embout de 8mm
• Une mèche à bois de 8mm
• Un gros feutre.

Le pack fixation doit inclure crochets, profilés, caches de rail, connecteurs, et vis à bois.

2. Assemblage des profilés :

• Utilisez les connecteurs extérieurs pour assembler les profilés en serrant les vis.

3. Détuilage classique ou coulissant :

• Retirez les tuiles sur les chevrons en respectant un espacement de 60 à 70 cm entre les crochets.

4. Meulage des tuiles (si nécessaire) :

• Tracez et meulez les tuiles sous les crochets en suivant les marques.

5. Fixation des crochets :

• Pré-percez les chevrons, fixez les crochets avec des mèches à bois.
• Serrez les écrous et ajustez si nécessaire.

6. Fixation des rails :

• Clipsez les rails dans les crochets, assurez-vous de l'alignement et serrez les écrous.

7. Répétition pour l'autre rail :

• Répétez le processus pour l'autre rail.

8. Préparation pour les panneaux solaires :

• Les fixations sont prêtes, passons maintenant à l'installation des panneaux solaires.

1. Préparation des outils :

• Perceuse-visseuse, embout T40, marteau (kit solaire inclus pinces et panneaux solaires).

2. Positionnement des pinces :

• Sur le rail, insérez pinces terminales à 5 cm du bout, clipsez pinces centrales au milieu.

3. Fixation des panneaux :

    a. Placez la griffe de mise à la terre en contact avec le rail.

    b. Positionnez le panneau, laissant 5 cm d'espacement du bout.

    c. Vissez fermement les pinces terminales.

    d. Répétez pour l'autre pince terminale.

    e. Espacement d'environ 1m05 pour les pinces centrales, vissez légèrement.

    f. Branchez les câbles des boîtiers de jonction aux micro-onduleurs.

    g. Répétez pour le second panneau, serrez toutes les pinces.

4. Extension de l'installation :

• Pour ajouter des panneaux, reproduisez ces étapes.

5. Besoin d'Aide ?

Pour des questions, planifiez un rendez-vous avec nos experts ou appelez au 04 80 80 64 46.

1. Préparation des outils :

• Munissez-vous d'une clé mixte M15.
• Munissez vous d'un micro-onduleur DS3, un câble AC Bus, des écrous M10 à base crantée, et des vis M10 à tête marteau.

2. Fixation du micro-onduleur :

    a. Insérez les vis à tête marteau sous le rail aux emplacements du micro-onduleur.

    b. Faites un quart de tour pour bloquer la vis dans le rail.

    c. Positionnez le micro-onduleur sur les vis, griffes de terre vers le haut.

    d. Placez le premier écrou M10 sur la vis à tête marteau.

    e. Serrez-le à fond avec la clé M15.

    f. Répétez pour le deuxième écrou.

3. Raccordement du micro-onduleur :

    a. Connectez le micro-onduleur au câble bus.

    b. Connectez ensuite le boîtier de jonction du panneau solaire au micro-onduleur.

4. Mise en fonctionnement :

Votre micro-onduleur est installé et se mettra en fonctionnement dès qu'il détecte le réseau électrique domestique.

5. Besoin d'aide ?

Pour des questions, planifiez un rendez-vous avec nos experts ou appelez au 04 80 80 64 46.

1. Préparation des outils :

• Utilisez une perceuse-visseuse et un porte-embouts avec embouts de 8mm.
• Dans le pack fixations, trouvez un coffret AC pré-câblé comprenant un câble de terre de 20m, un câble de terre de 1500mm, des vis auto-foreuses, et des griffes de terre.

2. Vérifications :

• Assurez-vous que la griffe de terre du panneau est bien positionnée et en contact avec le rail.
• Vérifiez que la griffe de terre du micro-onduleur est également en contact avec le rail.

3. Fixation du câble de Terre :

• Utilisez les vis auto-foreuses pour fixer le câble de terre de 1500mm sur le rail supérieur. Vérifiez la bonne connexion avec la cosse.
• Fixez ensuite le câble de terre de 1500mm et le câble de terre de 20m provenant du coffret AC sur le rail inférieur, en superposant les cosses.

4. Vérification finale :

Assurez-vous que toutes les connexions sont sécurisées et en contact avec les rails.

5. Connexion au réseau :

• Votre installation est maintenant correctement mise à la terre.
• Vous pouvez la raccorder au réseau électrique.

6. Besoin d'aide ?

Pour des questions, planifiez un rendez-vous avec nos experts ou appelez au 04 80 80 64 46.

1. Préparation des outils :

• Utilisez une perceuse-visseuse et un porte-embouts avec embouts de 8mm.
• Dans le pack fixations, trouvez un coffret AC pré-câblé comprenant un câble de terre de 20m, un câble de terre de 1500mm, des vis auto-foreuses, et des griffes de terre.

2. Vérifications :

• Assurez-vous que la griffe de terre du panneau est bien positionnée et en contact avec le rail.
• Vérifiez que la griffe de terre du micro-onduleur est également en contact avec le rail.

3. Fixation du câble de terre :

• Utilisez les vis auto-foreuses pour fixer le câble de terre de 1500mm sur le rail supérieur. Vérifiez la bonne connexion avec la cosse.
• Fixez ensuite le câble de terre de 1500mm et le câble de terre de 20m provenant du coffret AC sur le rail inférieur, en superposant les cosses.

4. Vérification finale :

• Assurez-vous que toutes les connexions sont sécurisées et en contact avec les rails.

5. Connexion au réseau :

Votre installation est maintenant correctement mise à la terre. Vous pouvez la raccorder au réseau électrique.

6. Besoin d'Aide ?

Pour des questions, planifiez un rendez-vous avec nos experts ou appelez au 04 80 80 64 46.

1. Préparation du câble :

Prenez l'extrémité du câble 3G2.5 de l'installation, enlevez la gaine de protection sur environ 5 cm.

2. Dénudage des fils :

Dénudez les 3 fils du câble sur environ 1 cm.

3. Préparation du connecteur :

Faites passer le cache du connecteur autour du câble. Le connecteur a 3 entrées dédiées : une pour la phase (L), une pour le neutre (N), et une pour la terre.

4. Insertion des fils :

Insérez chaque fil dans son emplacement correspondant : N pour le neutre, L pour la phase, et le symbole "terre" pour la terre.

5. Serrage du connecteur :

Serrez les vis du connecteur pour bien pincer le cuivre, puis refermez le connecteur.

6. Raccordement au coffret :

• Raccordez maintenant le câble au connecteur du coffret.
• Verrouillez la connexion du connecteur.

7. Finalisation du Raccordement :

Votre kit solaire est maintenant connecté au coffret AC. Vous pouvez désormais le raccorder à une prise électrique.

À suivre uniquement pour une installation triphasée.

1. Préparation des outils et matériaux

• Disjoncteur 4 pôles 20A, jeu de tournevis, pince coupante ou cutteur.

2. Vérification du contenu du kit

• Coffret de protection AC 12 kW, câble AC bus pré-connecté (5G 2.5 de 20m).

3. Raccordement au coffret de protection

• Placez le coffret à l'intérieur.
• Tire le câble 5G 2.5 vers le coffret.
• Coupez à la hauteur, dénudez sur 25cm.
• Raccordez le fil de terre jaune.
• Branchez le fil de terre bleu et les trois phases au différentiel ID1.
• Prenez le reste du câble, dénudez, et branchez au disjoncteur Q1.
• Vérifiez et refermez le coffret.

4. Raccordement au tableau électrique

• Sélectionnez un disjoncteur 4 pôles de 20A dans le tableau.
• Dénudez les fils du câble 5G 2.5 et raccordez-les.
• Branchez le fil de terre du coffret à la barrette de terre.

5. Finalisation

• Vérifiez toutes les connexions.
• Refermez le tableau électrique.

6. Vérification finale

• Assurez-vous de connexions sécurisées.
• Votre kit solaire triphasé est maintenant raccordé au réseau !

1. Préparation des outils et matériaux

• Jeu de tournevis, disjoncteur 2 ampères, câble 3G2.5.

2. Vérification du contenu de la box

• Pinces ampèremétriques, antenne Zigbee, antenne Wifi, câble Ethernet.

3. Préparation avant installation

• Accès à une connexion internet.
• Décollage des numéros de série des micro-onduleurs.
• Création d'un schéma de l'installation.
• Placement de la box à côté du coffret de protection AC et du tableau électrique principal.

4. Positionnement de la box

• Choix entre un mur ou un coffret.
• Intégration dans le coffret de protection AC.

5. Raccordement au coffret de protection AC

• Raccordement du câble de terre aux bornes du coffret.
• Dénudage des câbles du 3G2.5 (phase, neutre, terre).
• Branchement de la phase sur l'entrée L1 (pour monophasé).
• Pour triphasé, branches des phases sur les entrées L2 et L3.
• Connexion du neutre sur l'entrée N et du fil de terre sur l'entrée PE.
• Serrage des vis pour une connexion sécurisée.
• Allumage du voyant "OK" en vert pour confirmer l'alimentation de la box.

6. Raccordement des pinces ampèremétriques

• Connexion des pinces à la box.
• Pince de production sur la phase du câble 3G2.5 des panneaux.
• Pince de consommation sur la phase d'arrivée générale d'Enedis.
• Positionnement dans le sens du courant en suivant la flèche.
• Branchement des pinces supplémentaires pour les installations triphasées.

7. Connexion internet

• Branchement d'un câble RJ45 sur la sortie RJ45 internet.
• Branchement de l'autre extrémité à la box internet.
• Option Wi-Fi également disponible.
• Branchement des antennes à la box de suivi.

8. Vérification finale

• Vérification de toutes les connexions.
• La box est maintenant électriquement raccordée.
• Connexion à l'application APS pour le suivi.

1. Téléchargez l'application EMA Manager

2. Lancez l'application EMA Manager

• Lorsque l'application est téléchargée, ouvrez la.
• Une page vous invitera à mettre à jour votre box, faites la mise à jour.
• L'application va vous ouvrir une page vous invitant à renseigner votre identifiant et mot de passe. Ne le faites pas ! Cliquez uniquement sur "accès local" en bas à droite.

3. Cliquez sur le bouton "accès local"

• L'application va vous ouvrir une page vous indiquant que votre box ou aucun appareil n'est connecté.

4. Cliquez sur le bouton "connecter l'appareil"

• Vous allez être redirigé sur les paramètres réseau de votre téléphone.
• Cliquez sur le réseau Wi-fi généré par votre box (exemple : ecu-r-215000058138) ou si ça ne s'affiche pas directement, cliquez et restez appuyé 5sec sur le bouton de votre boitier pour régénrer le signal (exemple le bouton "AP" si votre box est une box Apsystems).

5. Rentrez le mot de passe (cas spécifique)

• Toutes les box ne demandent pas cette étape mais la box ECU-R (que nous vendons) peut demander de rentrer le mot de passe suivant " 88888888" (8 fois le chiffre 8) mais la box ECU-C, en général, ne demande cette étape. Vous pouvez alors simplement cliquer sur 'entrer".
• Après avoir renseigné le mot de passe, votre téléphone ou votre ordinateur va vous indiquer qu'il est connecté mais qu'il n'y pas d'accès internet. C'est normal ! Retournez sur l'application EMA Manager où vous serez diriger directement sur une page, vous indiquant que la puissance actuelle est à 0watt. Ce qui est normal !

6. Cliquez en bas à droite sur "bureau"

• Sur cette page, il faudra cliquer en bas à droite sur l'onglet "bureau" et cliquez également sur "paramètres réseau" de votre box.

7. Paramètre réseau de la box APS ou Enphase

• Vous allez arrivez sur une page vous indiquant à sélectionner votre mode de connexion.

8. Sélectionnez votre connexion "paramètre WLAN ou Lan"

• Paramètre WLAN : pour se connecter en wifi ou paramètre LAN : pour se connecter en ethernet.
• Si vous souhaitez connecter votre box en wifi : cliquez sur "paramètres WLAN" et cochez la case en haut à droite. Vous allez voir vos réseaux wifi environnant apparaître. Il faudra sélectionner wi-fi domestique et renseignez le mot de passe.
• Si vous souhaitez connecter en ethernet, il faudra cliquer sur "paramètres LAN" et cochez la petite case en haut à droite pour obtenir une adresse IP automatique. À partir de là, votre box est connecté à internet.

Votre box APS ou Enphase est dès maintenant connectée à internet ! Ainsi, la LED communication est allumée en verte sur votre box.

9. Téléchargez l'application EMA APP

• Maintenant, que votre box est connecté à internet, téléchargez l'application EMA APP. Cette application va vous permettre de suivre votre produit et votre consommation que vous soyez chez vous ou en déplacement, à la différence de l'application EMA Manager qui ne sert qu'uniquement à connecter votre box APS ou enphase à internet.
• Il faudra atteindre un délai de 30 minutes environ afin que les données soient communiquées et accessible sur votre application EMA APP.
• Si vous n'avez votre identifiant / mot de passe, contactez-nous !
