Kit solaire sur-mesure pour piscine
Réf.
KIT-PISCINE-1P-18L-DN16-SURIMPO-N-E
Laissez-vous guider pour configurer votre kit solaire pour piscine !
Nous proposons des kits sur-mesure en fonction de votre situation géographique, orientation des panneaux et du volume de votre bassin.
Pour un volume de bassin plus grand, nous contacter
Panneaux garantis 12 ans / Echangeur thermique garanti 2 ans
Prix:
1 999,00 €
Prix en TTC , dont éco-participation 0,35 €
TTC
Garanties sécurité
Politique de livraison
Politique retours
Caractéristiques techniques
-
Catégorie du produitKit solaire piscine

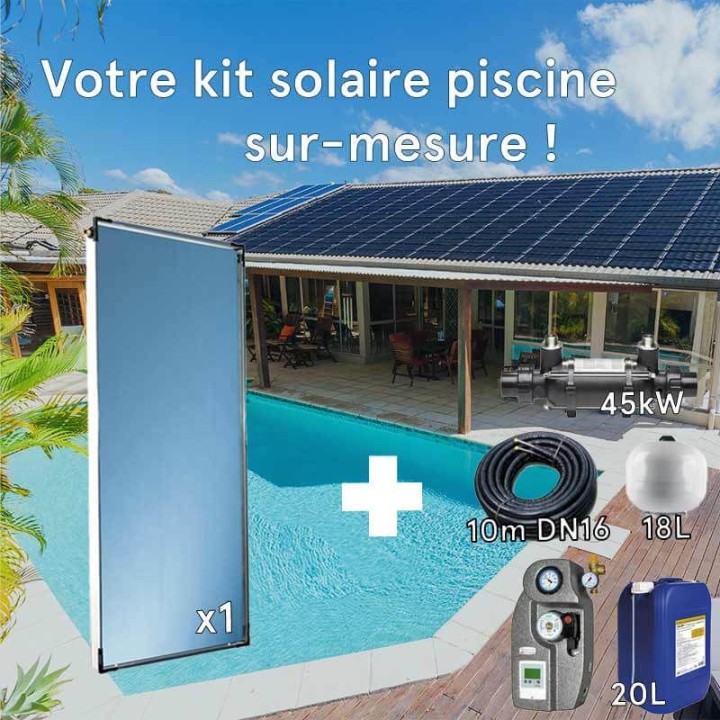

Composition du kit
Composition de votre kit en fonction du choix de votre région, orientation des panneaux et volume du bassin :
| Panneaux solaires CS 2.0 | Echangeur thermique Titane | Module solaire 1 voie avec régulateur STDC | Vase d'expansion solaire et son support | Liaison inox | Liquide caloporteur dilué | |
| Kit 1 panneau | 1 | 45 kW | 1 | 18 litres | 10 mètres DN16 | 20 litres |
| Kit 2 panneaux | 2 | 45 kW | 1 | 18 litres | 10 mètres DN16 | 20 litres |
| Kit 3 panneaux | 3 | 45 kW | 1 | 18 litres | 10 mètres DN16 | 20 litres |
| Kit 4 panneaux | 4 | 45 kW | 1 | 24 litres | 10 mètres DN20 | 20 litres |
| Kit 5 panneaux | 5 | 45 kW | 1 | 24 litres | 10 mètres DN20 | 20 litres |
| Kit 6 panneaux | 6 | 45 kW | 1 | 50 litres (sur pieds) |
10 mètres DN20 | 20 litres |
Données techniques
Caractéristiques techniques des principaux éléments du kit piscine
Caractéristiques techniques du panneau solaire thermique CS 2.0
| Panneau CS 2.0 | ||
| Surface totale | 2,02 m² |  |
| Surface d'entrée | 1,78 m² | |
| Surface d'absorption | 1,87 m² | |
| Dimensions (L x l x h) | 1730 x 1170 x 83mm | |
| Poids | 32 kg | |
| Volume de l'absorbeur | 1,4 L | |
| Coffre | Tôle d'aluminium expansé avec folio de protection | |
| Matériau | Aluminium AIMg3 | |
| Couleur | Aluminium | |
| Absorbeurs | Tôle aluminium avec revêtement hautement sélectif 0.4 mm. Tube cuivre Ø 8 x 0,54mm. Raccord plat DM 3/4". Absorbeur plaine surface profilé, les collecteurs et tubes sont soudés ensemble, puis soudé à la tôle à l'aide d'un procédé laser. | |
| Revêtement hautement sélectif | Absorption 95 % ± 2 %, Émission 5 % ± 2 % | |
| Type de verre | Verre solaire trempé (ESG) épaisseur 3,2 mm sans fer, antireflet. | |
| Coefficient de transmission | 90,6 % ± 2 % | |
| Dimension du vitrage (L x l) | 2000 x 1000 mm | |
| Joint de la vitre EPDM extrudé, résistant aux UV, sans colle (shore 70) | ||
| Isolation | Laine de roche 40 mm, voire 9 mm sur les côtés (sans vaporisation) | |
| Transmission de chaleur | 0,035 W/mK | |
| Densité de l'isolant | 50 bars/kg/m² | |
| Pression maximale de service | 10 bars | |
| Température de stagnation | 199°C | |
| Type de liquide caloporteur | Mélange glycol et eau 40/60% | |
| Brides | En ABS noir - Maintiennent le collecteur et créent une séparation thermique avec le coffre | |
| Étiquetage | Autocollant polyester argent résistant aux UV et aux intempéries | |
| Raccords | Diamètre des raccords 3/4" | |
| Assemblage | Pression avec joint EPDM, cadre | |
Caractéristiques techniques et dimensionnelles de l'échangeur thermique
Dimensions de l'échangeur thermique pour piscine avec tubulaire en Titane :
| Modèle | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
 |
| 45 kW | 415 | 110 | 205 | D. 63 - PN10 | 50 | 3/4" |
Caractéristiques techniques :
| Informations techniques | 45 kW |
| Puissance thermique à 90°C | 46 kW |
| Puissance thermique à 90°C | 39560 kcal/h |
| Différence de température | 70°C = 0,66 kW/°C |
| Surface d'échange | 0,15 m² |
| Débit primaire | 2 m3/h |
| Débit secondaire | 10 m3/h |
| Perte de puissance primaire | 0,15 bar |
| Perte de puissance secondaire | 0,15 bar |
| Pression de service max. primaire | 6 bar |
| Pression max. secondaire | 2 bar |
| Matériau boîtier | PP 30% FG |
| Matériau manchons union à coller | ABS |
| Matériau joints toriques | silicone |
| Matériau échangeur | Titane |
| Poids | 2,2 kg |
| Données techniques | 45 kW | ||
| Température de l'eau | 20°C | 24°C | 28°C |
| Puissance thermique | 46 kW | 43,4 kW | 40,7 kW |
| Primaire entrée/sortie | 90/69,9°C | 90/70,8°C | 90/72°C |
| Secondaire entrée/sortie | 20/24°C | 24/27,8°C | 28/31,5°C |
| Puissance thermique | 39 kW | 36,4 kW | 33,7 kW |
| Primaire entrée/sortie | 80/62,8°C | 80/64°C | 80/65,1°C |
| Secondaire entrée/sortie | 20/23,4°C | 24/27,1°C | 28/30,9°C |
| Puissance thermique | 32 kW | 29,4 kW | 26,7 kW |
| Primaire entrée/sortie | 70/55,9°C | 70/57°C | 70/58,3°C |
| Secondaire entrée/sortie | 20/22,8°C | 24/26,5°C | 28/30,3°C |
| Puissance thermique | 25 kW | 22,4 kW | 19,7 kW |
| Primaire entrée/sortie | 60/49°C | 60/50,2°C | 60/51,4°C |
| Secondaire entrée/sortie | 20/22,1°C | 24/25,9°C | 28/29,7°C |
| Puissance thermique | 18 kW | 15,4 kW | 12,7 kW |
| Primaire entrée/sortie | 50/42,1°C | 50/43,3°C | 50/44,5°C |
| Secondaire entrée/sortie | 20/21,5°C | 24/25,3°C | 28/29,1°C |
| Graphique Puissance/Température |  |
||
Pour des besoins supérieurs en débit et en puissance il convient de réaliser soit un by-pass sur le circuit de filtration ou bien d'installer les échangeurs en parallèle.
