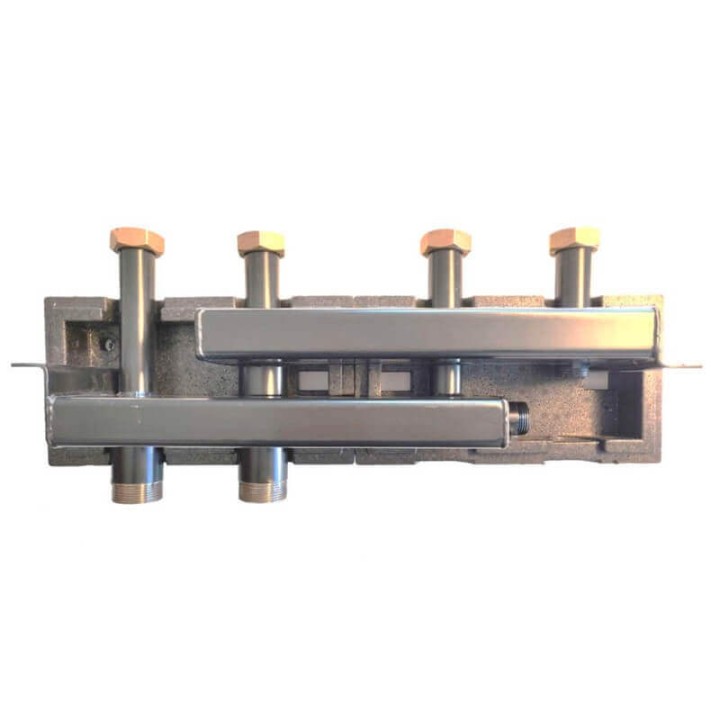

Collecteur pour module hydraulique - 2 à 5 départs - DN20
Le collecteur est conçu pour les petites et moyennes installations de chauffage. Il est utilisé pour faciliter le montage des modules hydraulique de chauffage.
Au choix dans les options :
Avec ou sans séparateur hydraulique
2 à 5 voies
Produits compatibles & accessoires
Composition du collecteur pour module hydraulique de chauffage
 |
1. Écrou 5/4" |
| 2. Collecteur d'entrée | |
| 3. Collecteur de sortie | |
| 4. Retour GZ 1"1/2 | |
| 5. Entrée GZ 1"1/2 | |
| 6. Raccordement de séparation hydraulique | |
| 7. Support du collecteur | |
| 8. Isolation EPP |
Caractéristiques techniques du collecteur
| Paramètre | Valeur |
| Dimensions (sans protection) | 548 x 250 x 140 mm |
| Dimensions (avec protection) | 605 x 250 x 195 mm |
| Raccordement de l'installation | GW 5/4" |
| Raccordement vers la chaudière | GZ 1"1/2 |
| Raccordement latéral | GZ 1" |
| Flux | 3m³/h |
| Puissance de chauffe | max. 70kW |
| Température max. d'alimentation | 90°C |
| Pression de fonctionnement | 3 bars |
| Espacement des supports de montage | 520 mm |
| Empattement du côté de l'installation | 125 mm |
| Empattement du côté de la chaudière | 125 mm |
| Matériau d'isolation | 25 mm épaisseur EPP |
| Matériau du collecteur | Laiton et acier |
