Kit panneau solaire Qcells onduleur centralisé de 3 à 9 kWc

Kit panneau solaire photovoltaïque QCELLS Full Black 375 Wc avec onduleur centralisé SolarEdge, boitier de protection AC et DC et câbles.

Puissances disponibles :
- 3 kW
(Monophasé)
- 6 kW
(Monophasé)
- 9 kW
 (Triphasé)

Fixations adaptées à votre toiture (à choisir dans les options)

Optimiseurs garantis 20 ans, panneaux et onduleur central garantis 12 ans.



3 714,00 € TTC
3 095,00 € HT
Dont 3,00 € d'éco-part.
Livraison 5 jours ouvrés
check En stock

3 kW :

  • 8 modules monocristallins Qcells Full Black 375 Wc
  • 8 optimiseurs SolarEdge P401
  • 1 Onduleur de puissance SolarEdge SE3000H
  • Boîtiers AC et DC
  • Câble solaire DC
  • Fiches connecteurs MC4 mâle et femelle
  • 1 Kit Antenne WiFi SolarEdge


6 kW :

  • 16 modules monocristallins Qcells Full Black 375 Wc
  • 16 optimiseurs SolarEdge P401
  • 1 Un onduleur de puissance SolarEdge SE5000H
  • Boîtiers AC et DC
  • Câble solaire DC
  • Fiches connecteurs MC4 mâle et femelle
  • 1 Kit Antenne WiFi SolarEdge

9 kW :

  • 24 modules monocristallins Qcells Full Black 375 Wc
  • 24 optimiseurs SolarEdge P401
  • 1 Onduleur de puissance SolarEdge SE9K triphasé
  • Boîtiers AC et DC
  • Câble solaire DC
  • Fiches connecteurs MC4 mâle et femelle
  • 1 Kit Antenne WiFi SolarEdge

Comment choisir la puissance de mon kit solaire ?

Estimation de la production énergétique du kit solaire photovoltaïque avec onduleur centralisé, en conditions optimales (Source : PVGIS) :

  Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6
carte d'ensoleillement de la france métropolitaine pour panneaux solaires

Kit solaire 3 kWc

Production moyenne quotidienne en été* (kWh/jour) 11,39 11,52 11,63 12,16 14,15 14,86
Production moyenne quotidienne en hiver* (kWh/jour) 4,34 5,02 5,64 6,26 9,12 8,99
Production moyenne annuelle (kW) 3310 3424 3527 3730 4560 4721

Kit solaire 6 kWc

Production moyenne quotidienne en été* (kWh/jour) 22,77 23,04 23,27 24,32 28,54 29,73
Production moyenne quotidienne en hiver* (kWh/jour) 8,67 10,03 11,28 12,52 18,24 17,98
Production moyenne annuelle (kW) 6620 6849 7055 7459 9120 9441

Kit solaire 9 kWc

Production moyenne quotidienne en été* (kWh/jour) 34,16 34,56 34,90 36,47 42,44 44,59
Production moyenne quotidienne en hiver* (kWh/jour) 13,01 15,05 16,92 18,78 27,36 26,97
Production moyenne annuelle (kW) 9930 10273 10582 11189 13680 14162

*Été de mars à octobre, hiver de novembre à février.

Les valeurs ci-dessus ont été calculées à l'aide de l'application Web "PVGIS" qui permet d'obtenir des données sur le rayonnement solaire et la production d'énergie des systèmes photovoltaïques à n'importe quel endroit du monde.

Kit photovoltaïque TrinaSolar avec onduleur centralisé
Trina Solar
Kit photovoltaïque Qcells avec onduleur central
Qcells
Kit solaire photovoltaïque Sunpower P3 avec onduleur central
Sunpower
Puissances du kit disponibles 3.2, 6 et 8.4 kW 3, 6 et 9 kW 3, 6 et 9 kW
Garantie des panneaux 15 ans 12 ans 25 ans
Garantie de l'onduleur 5 ans 12 ans 12 ans
Rendement d'un panneau 20,5 % 19,8 % 19,1 %
Marque de l'onduleur SMA SolarEdge SolarEdge
Modèles de l'onduleur SunnyBoy 2.5 (3.2 kW)
SunnyBoy 5.0 (6 kW)
SunnyTripower 8.0 (8.4 kW)
SE3000H (3 kW)
SE5000H (6 kW)
SE9K (9 kW)
SE3000H (3 kW)
SE5000H (6 kW)
SE8K (9 kW)
Détails Détails

L'autoconsommation est le choix idéal pour réduire ses factures d'électricité.
Le kit solaire photovoltaïque avec onduleur centralisé pour permet d'économiser de l'argent en utilisant un maximum d'énergie solaire afin de compenser l'électricité fournie par le réseau.

Contenu du kit panneau solaire onduleur centralisé

Module solaire photovoltaïque QCELLS Full Black 375 Wc monocristallin 122 demi-cellules
Le module solaire Qcells Full Black 375 Wc produit des performances continues avec un faible coût de l'électricité grâce à sa technologie innovante. Garantie 12 ans

PANNEAU PHOTOVOLTAÏQUE SOLAIRE QCELLS FULL BLACK 375 WC

Onduleur centralisé SolarEdge

Garantis 12 ans

SE3000H (3kW), SE500H (6kW) ou SE9K TRIPHASÉ (9kW)

Boitiers de protection AC et DC
Le coffret de protection AC se trouve entre l'onduleur et le réseau EDF.
Il permet de protéger et d'isoler votre installation par rapport au réseau EDF.

Le coffret de protection DC se trouve entre les panneaux et l'onduleur.
Il sert à l'isolement et à la protection de l'onduleur sur les surtensions qui pourraient arriver de des panneaux solaires.

Pourquoi ces boîtiers sont-ils importants dans l'installation ?
Ils permettent un branchement rapide des panneaux et assure un excellent raccordement entre eux.
Vous avez la possibilité de couper l'intégralité ou une partie de l'installation photovoltaïque dans le but d'assurer une maintenance en toute sécurité.
Ils permettent également l'identification rapide d'un dysfonctionnement.

Fixations
Prévoir vos fixations en fonction du nombre de panneaux dans votre kit.
Retrouvez notre gamme de fixations pour panneau solaire ici

Fixations panneaux solaires photovoltaïques

Câbles et connectiques livrés en quantité en fonction de la puissance sélectionnée.

Avantages du module solaire QCELLS 375 Wc Full blackPanneau solaire Qcells 375 Wc Full Black

La technologie Q.ANTUM : Pour franchir la barrière des 20% d'efficacité
La Q.ANTUM DUO Z Technology associée à une configuration de cellules sans espacement renforce l’efficacité du module jusqu’à une valeur de 20,6 %.

Une technologie innovante par tous les temps
Des rendements optimaux par tous les temps grâce à d'excellents comportements à faible luminosité et lors des variations de température.

Des performances continues
Sécurité de rendement à long terme grâce à l'Anti LID Technology, Anti PID Technology, Hot-spot Protect et Traceable Quality TRA.Q

Convient aux conditions météorologiques extrêmes
Cadre en alliage d'aluminium haute-technologie, certifié pour résister à des charges de neige (6000 Pa) et de vent (4000 Pa) élevées.

Sécurité d'investissement
Garantie produit de 12 ans, ainsi qu'une garantie de performance linéaire de 25 ans

Technologie de module solaire de pointe
Q.ANTUM DUO associe la technologie innovante de demi-cellule et de câblage à la technologie avancée Q.ANTUM Technology

Dimensions du panneau Qcells 375 Wc Full black

Caractéristiques mécaniques

Dimensions 1840 x 1030 x 32 mm (avec cadre)
Poids 19,5 kg
Face avant 2,8mm de verre trempé avec technologie anti-reflet
Face arrière Film composite
Cadre Aluminium anodisé noir
Cellules 6 x 22 demi-cellules monocristallines Q.ANTUM
Boîte de jonction 53-101 mm x 32-60 mm x 15-18 mm
Indice de protection IP67, avec diodes de dérivation
Câble Câble solaire 4 mm²
Connecteur Stäubli MC4, Hanwha Qcells HQC4; IP68

Caractéristiques électriques

Performance minimale aux conditions de test standard, STC (Tolérance de puissance +5W/-0W)
Puissance au MPP min. PMPP (W) 375
Courant de court-circuit min. ISC (A) 10,47
Tension à vide min. UOC (V) 45,01
Courant au MPP min. IMPP (A) 9,98
Tension au MPP min. UMPP (V) 37,57
Rendement min. η (%) >19,8
Performance minimale aux conditions normales d'exploitation, NMOT
Puissance au MPP min. PMPP (W) 280,8
Courant de court-circuit min. ISC (A) 8,43
Tension à vide min. UOC (V) 42,44
Courant au MPP min. IMPP (A) 7,86
Tension au MPP min. UMPP (V) 35,72

Onduleurs SolarEdge SE3000H et SE5000H

Onduleur central SolarEdge SE3500H et SE5000H

L'onduleur monophasé de Solaredge avec la technologie HD-Wave brise le schéma des onduleurs traditionnels. Lauréat du prestigieux prix Intersolar 2016 et du renommé Edison Awards 2018, l’onduleur monophasé est spécialement conçu pour fonctionner avec les optimiseurs de puissance SolarEdge et propose une garantie de 12 ans.SolarEdge

La topologie innovante des onduleurs Solaredge :

Parce que le MPPT et la gestion de la tension sont gérés séparément pour chaque module, l'onduleur ne gère que la conversion DC/AC. Il s'agit donc d'un onduleur solaire plus simple, plus économique et plus fiable. La tension de chaîne fixe assure son fonctionnement optimum à tout moment, indépendamment de la longueur et de la température de la chaîne.

En plus de sa fonctionnalité d'onduleur optimisé DC, l'onduleur monophasé gère également l'énergie de la batterie et du système dans le cadre de la solution Storedge.

MODELE SE3000H SE5000H
SORTIE
Puissance nominale de sortie AC VA 3 000 5 000
Puissance maximale de sortie AC
Tension nominale de sortie AC Vca 220/230
Plage de tension de sortie AC Vca 184 à 364,5
Fréquence nominale AC Hz 50/60 ± 5
Intensité de sortie continue maximale A 14 23
Détecteur de courant résiduel
Détecteur de courant résiduel en échelon
mA 300
30
ENTREE
Puissance DC maximale W 4650 7 750
Tension d'entrée maximale Vcc 480
Tension d'entrée DC nominale Vcc 380
Courant d'entrée max. Acc 9 13,5
Protection contre la polarité inversée Oui
Détection de l'isolation du défaut à la terre Sensibilité de 600 kΩ
Rendement max. de l'onduleur % 99,2
Rendement européen pondéré % 98,8 99
Consommation électrique nocturne W < 2,5
CONFORMITES AUX NORMES
Sécurité CEI-62109-1/2, AS-3100
Normes de connexion au réseau AS-4777, VDE-AR-N-4105, VDE 0126-1-1,
UTE C15-712, G83/2, G59/3, CEI-021,
EN 50438, IEC61727, CEI62116, ÖNORM,
TF3.2.1, C10-11, NRS 097-2-1
Emissions CEI61000-6-2, CEI61000-6-3,
CEI61000-3-11, CEI61000-3-12,
FCC Part 15 Classe B
SPECIFICATIONS
Sortie AC - Diamètre de câble pris en charge mm 9 - 16
AC - Section de câble pris en charge mm2 1 à 16
Entrée DC 1 x MC4 2 x MC4
Dimensions (h x l x p) mm 280 x 370 x 142
Poids kg 9,5
Bruit dBA < 25
Refroidissement Convection naturelle
Plage de température de fonctionnement °C -20 à +60
Indice de protection IP65 - intérieur et extérieur

Onduleur triphasé SolarEdge SE9KOnduleur central triphasé SolarEdge SE9K

- Niveau sonore adapté à l’environnement résidentiel - Pas de ventilateur externeSolarEdge
- Onduleur avec mise en service rapide et facile directement depuis un smartphone grâce à SolarEdge SetApp
- Communication à Internet via Ethernet ou Sans Fil (Wi-Fi, passerelle ZigBee, cellulaire)
- Compact, le plus léger de sa catégorie et facile à installer
- Onduleur de tension fixe pour des chaînes plus longues
- Rendement supérieur (98%)
- IP65 – Installation en extérieur et intérieur
- Supervision intégrée au niveau du module
- Gestion intelligente de l’énergie

MODELE 9000 Wc Triphasé
SORTIE
Puissance nominale de sortie AC VA 90000
Puissance maximum de sortie AC
Tension de sortie AC - phase à phase / phase à neutre
(nominal)
Vac 400 / 230
Tension de sortie AC - plage phase à neutre Vac 184 - 264,5
Fréquence AC Hz 50/60 ± 5
Intensité maximum continue de sortie (par phase) A 14,5
Réseaux pris en charge - triphasé 3 / N / PE (Avec Neutre)
ENTREE
Puissance DC maximum  W 12150
Tension d'entrée maximum Vdc 900
Tension d'entrée DC nominale Vdc 750
Intensité d'entrée max. Adc 15
Protection contre l'inversion de polarité Oui
Détection de défaut de mise à la terre Sensibilité de 700kΩ
Rendement maximum de l'onduleur % 98
Rendement pondéré européen % 97,5
Consommation nocturne W < 2,5
CONFORMITES
Sécurité IEC-62103 (EN50178), IEC-62109
Standards de connexion au réseau VDE 0126-1-1, VDE-AR-N-4105,
AS-4777, G83 / G59
Emissions IEC61000-6-2, IEC61000-6-3,
IEC61000-3-11, IEC61000-3-12,
FCC partie 15 classe B
RoHS Oui
SPECIFICATIONS
Sortie AC mm Diamètre du presse-étoupe 15-21
Entrée DC 2 paires de MC4
Dimensions (LxHxP) mm 540 x 315 x 191
Poids kg 16,4
Plage de température de fonctionnement °C -40 / +60
Refroidissement Ventilateur interne
Bruit dBA < 40
Caractéristiques nominales de protection IP65 - Intérieur et extérieur
Montage Support de fixation fourni

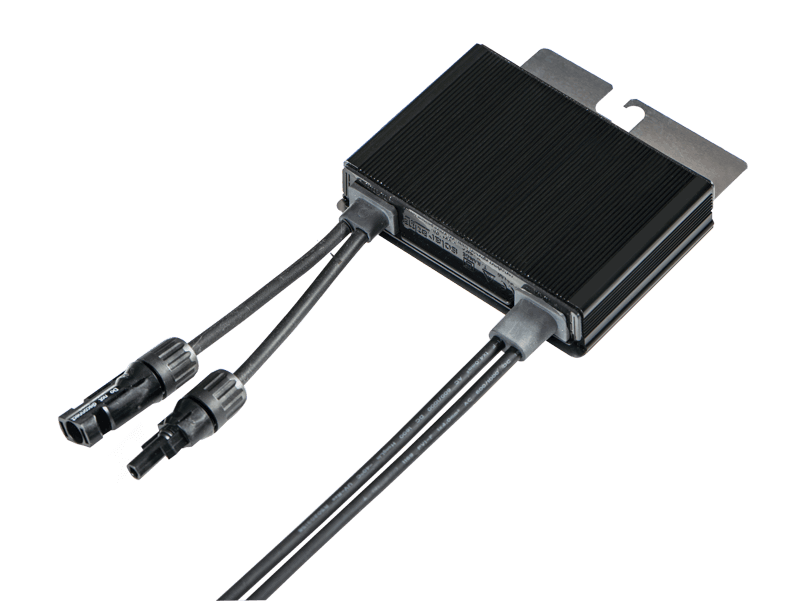

Optimiseurs de puissance SolarEdge P401Optimiseur de puissance SolarEdge P505

L'optimiseur de puissance SolarEdge est un convertisseur DC / DC qui est connecté par les installateurs à chaque module solaire, les transformant en modules intelligents. Les optimiseurs de puissance Solaredge augmentent la production d'énergie des systèmes PV en suivant en permanence le point de puissance maximale (MPPT) de chaque module individuellement. De plus, les optimiseurs de puissance supervisent les performances de chaque module et communiquent les données de performance à la plateforme de supervision Solaredge pour une maintenance améliorée et rentable au niveau des modules. Chaque optimiseur de puissance est équipé de la fonction unique SafeDC ™, conçue pour réduire automatiquement la tension continue des modules à un niveau de sécurité lorsque l'onduleur ou l'alimentation réseau sont interrompus (sauf si connectés à un onduleur Storedge en mode de secours).

Optimiseur de puissance SolarEdge P401
Entrée
Puissance nominale d'entrée DC 400 W
Tension d'entrée maximum absolue (Voc à la température la plus basse) 60 Vdc
Plage de fonctionnement MPPT 8 - 60 Vdc
Courant continu d'entrée maximum (Isc) 11,75 Adc
Rendement maximum 99,5 %
Rendement pondéré 98,8 %
Catégorie de surtension II
Sortie (optimiseur de puissance relié à un onduleur SolarEdge en fonctionnement)
Courant maximum de sortie 15 Adc
Tension maximum de sortie 60 Vdc
Tension de sortie en veille (optimiseur de puissance déconnecté de l'onduleur ou onduleur SolarEdge éteint)
Tension de sortie de sécurité par optimiseur de puissance 1 ± 0,1 Vdc
Conformité aux normes
EMC FCC Part15 Class B, IEC61000-6-2, IEC61000-6-3
Sécurité IEC62109-1 (sécurité de classe II), UL1741
RoHS Oui
Sécurité incendie VDE-AR-E 21000-712:2013-05
Spécifications d'installation
Tension maximum permise du système 1000 Vdc
Dimensions (LxPxH) 129 x 153 x 29,5 mm
Poids (câbles compris) 655 g
Connecteur d'entrée MC4
Longueur du câble d'entrée 0,16 m
Connecteur de sortie MC4
Longueur du câble PV de sortie 1,2 m
Plage de température de fonctionnement -40 / +85 °C
Caractéristiques nominales de protection IP68
Humidité relative 0 - 100 %
Conception du système en utilisant un onduleur SolarEdge Monophasé
Longueur de la chaîne minimum (optimiseurs de puissance) 8
Longueur de la chaîne maximale (optimiseurs de puissance) 25
Puissance maximum par chaîne 5250 W
Chaînes parallèles de différentes longueurs ou orientations Oui



France Chauffage Solaire met tout en oeuvre pour vous fournir toutes les informations nécessaires et son support technique afin de réaliser votre installation dans les meilleures conditions. Cependant à travers nos partenaires d'approvisionnement et fabricants, nous vous assurons une garantie pour les produits mais pas pour l'installation. En cas de mauvaise manipulation vous risquez de perdre la garantie des produits. Si vous n'êtes pas sûr de savoir comment installer le kit solaire que nous vous livrons, faîtes appel à un professionnel.

Qcells est une société prestataire de solutions photovoltaïques, verticalement intégrée, totalement fiable financièrement et bénéficiant d'un plein accès sur le marché mondial, imprégné de son empreinte. L'entreprise s'efforce d'inspirer l'industrie photovoltaïque mondiale grâce à leur technologie de pointe et à leur qualité de produit supérieure. La marque à su devenir au fil des années un partenaire de confiance, passionnée et en perpétuelle évolution vis-à-vis de leurs investisseurs, installateurs et du consommateur final.

Leader en technologie sur le marché et de qualité supérieure

Qcells défini les normes de l'industrie photovoltaïque grâce à leur leadership dans le domaine de la technologie et de la qualité, répondant ainsi aux exigences des clients les plus élevées. L'entreprise offre la meilleure technologie de cellules et les plus hauts rendements, et est constamment à la recherche de nouvelles innovations.

Évolutif et totalement fiable financièrement

Notés "niveau 1" par Bloomberg, Qcells est entièrement fiable financièrement grâce à leur affiliation au Groupe Hanwha. La véritable implication dans l'industrie photovoltaïque, l'énorme capacité de production, ainsi que les sites internationaux garantissent une implantation optimale, en perpétuelle évolution, de l'entreprise.

Fournisseur de solutions solaires, intégré verticalement et bénéficiant d'une présence mondiale:

Qcells est une société prestataire de solutions photovoltaïques, intégrée verticalement, et a le pouvoir d'une entreprise mondiale œuvrant comme seul et unique fournisseur. Sa présence mondiale permet d'accéder au marché mondial et ainsi devenir la boutique à guichet unique de solutions PV de toute ampleur.

Partenaire PV fiable et passionné

Qcelles est le partenaire PV de confiance sur lequel les clients du monde entier peuvent se fier. Passionnés par leur métier, toujours prêts et en mesure de satisfaire les besoins des clients à n'importe quel moment.

Kit solaire Qcells SolarEdge pour autoconsommation

Que peut alimenter mon kit panneaux solaires onduleur centralisé ?

La production de votre kit panneau solaire dépend de trois facteurs :
- La localisation géographique de votre installation
- L'orientation et l'inclinaison de vos panneaux solaires
- Les conditions météorologiques

Grâce à ce kit solaire vous pourrez alimenter l'équivalent des appareils électriques suivants :

Exemple d'appareils que peut alimenter le kit solaire 3000 Wc Exemple d'appareils que peut alimenter le kit solaire 6000 Wc Exemple d'appareils que peut alimenter le kit solaire 9000 Wc
3 télévisions LCD (4h par jour) 3 télévisions LCD (8h par jour) 3 télévisions LCD (12h par jour)
3 réfrigérateurs 250 litres classe A 6 réfrigérateurs 250 litres classe A 9 réfrigérateurs 250 litres classe A
3 ordinateurs avec écran (4h par jour) 3 ordinateurs avec écran (8h par jour) 3 ordinateurs avec écran (12h par jour)
1 four (2h par semaine) 1 four (4h par semaine) 1 four (6h par semaine)
1 machine à laver classe AAA (4 cycles par semaine) 1 machine à laver classe AAA (8 cycles par semaine) 2 machines à laver classe AAA (6 cycles par semaine)
1 sèche linge (2 cycles par semaine) 1 sèche linge (4 cycles par semaine) 1 sèche linge (6 cycles par semaine)
1 lave vaisselle (5 cycles par semaine) 2 lave vaisselle (5 cycles par semaine) 3 laves vaisselle (5 cycles par semaine)
1 four micro-ondes (2h par semaine) 1 four micro-ondes (4h par semaine) 1 four micro-ondes (6h par semaine)

Doc optimiseur SolarEdge

Optimiseur de Puissance SolarEdge solution Add-On de module P505

Téléchargement (295.72KB)

Notice onduleur SE8-9K

Notice utilisation et installation onduleur central SE8K/SE9K

Téléchargement (4.71MB)

Notice Onduleur SolarEdge

Notice installation et utilisation de l'onduleur centralisé SolarEdge SE3000 et SE5000

Téléchargement (2.16MB)

Notice QCells 375 Full Black

Documentation technique Qcells 375 Full Black

Téléchargement (618.13KB)

Accessoires personnalisés

Articles du blog en relation
